Как сделать сажалку к мотоблоку своими руками

Как сделать картофелесажалку для мотоблока своими руками

Стоит отметить, что посадка картофеля в огороде или на поле – задача не из легких. Для облегчения этой задачи и чтобы быстрее сажать картошку можно использовать мотоблок. Уже к мотоблоку приспосабливается устройство для посадки картофеля — картофелесажалка. Заметит, что создать подобное устройство не сложно. Аппарат полностью будет работать при участии человека, но только в управлении.

Картофелесажалка облегчает процесс посадки картофеля на участке. Картофель при посадке будет равномерно распределяться по лункам. Это значит, что количество урожая может быть значительно увеличено. Сегодня расскажем, как сделать картофелесажалку своими руками.

Для того чтобы сделать картофелесажалку автоматического типа, нужно найти швеллера, которые имеют восьмой размер. На каркас устанавливается бункер для картофеля, на который поместится до 20 килограмм картофеля. В бункер ставится лифт, где будут установлены чаши размером до 8 сантиметров.

Есть и другая картофелесажалка, которая будет немного сложнее по конструкции, однако интереснее в плане сборки. Основная задача разрабатываемого устройства – посадить картофель на одинаковом расстоянии друг от друга и на одинаковой глубине. Устройство может быть однорядным, двухрядным или трехрядным. Все зависит от того, какой каркас используется при сборе картофелесажалки.

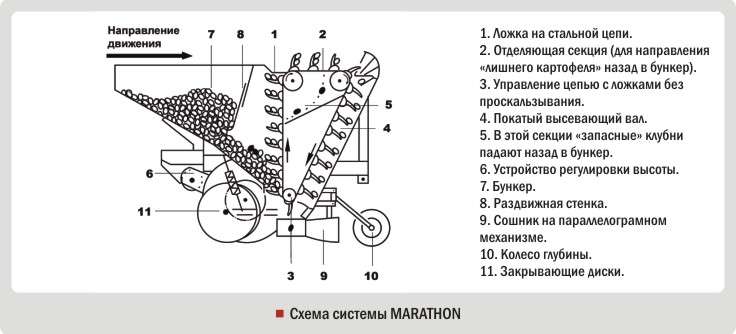

Устройство самодельной картофеле сажалки

Примечательно, что картофелесажалки, изготовленные своими руками для мотоблока, лучше всего использовать на почве, которая заранее была обработана. В таком случае картофель будет посажен равномерно, а результат работ отразится на урожае культуры.

Такое оборудование для мотоблока, может быть использовано не только на небольшом огороде, но и на большом поле. К тому же при переоборудовании машины можно сажать не только картофель, но и другие культуры.

Видео 2: посадка картофеля мотоблоком с картофелесажалкой

Разумеется, перед созданием картофелесажалки потребуется чертеж на бумаге. В качестве основы берется рама. На ней и будут крепиться все узлы. Рама сваривается из швеллеров, а также из поперечных стальных полосок.

Арка приваривается на передней части лонжеронов. Приваривается вилка для центральной тяги и крепежи для нижней тяги. Пластинчатые опоры крепятся сбоку от рамы.

Чертеж устройства

Стальными полосками усиливается рама. Для того чтобы собрать бункер картофеля, нужно использовать фанеру толщиной в 1,5 сантиметра. Вырезаются детали, а затем с помощью уголков скрепляется конструкция. После того, как все будет готово, бункер красится, а также изнутри покрывается резиной, чтобы картофель при посадке не повреждался. Можно также использовать внутренний бак от старой стиральной машины (см. фото)

Полученная рама крепится с рыхлителем, а также колесной осью. Как только вся работа будет выполнена, обязательно завариваются штифты. С помощью стальных зажимов крепится колесная ось.

Для колес картофелесажалки используется несколько стальных листов. Разумеется, придется немного повозиться, однако результат того стоит. Колеса будут напоминать цилиндры, которые не сильно мнут почву, но можно и использовать авто диски малого радиуса (см. фото).

На колесах будет по две ступицы. На них – по одному подшипнику. Для того чтобы подшипники не загрязнялись, их насаживают на шипы, используются прокладки из войлока. Но можно вообще не мучиться с изготовлением колес – просто купить колеса от другой сельскохозяйственной машины. Для изготовления держателя рыхлителя применяют квадратную штангу. Из листовой стали на концы штанги привариваются обоймы. Внутри их монтируются стойки лап культиватора.

Чугунная или стальная труба будет использована для сеялки картофелесажалки. Ее толщина должна выбирается любая, главное, чтобы диаметр был не менее десяти сантиметров. Снизу трубы приваривается устройство, которое будет выполнять борозды.

Как только будут отрегулированы бороздорезы, обязательно нужно крепко затянуть стремянки. В дальнейшем почва будет давать большие нагрузки на семяпроводы и они могут не развернуться.

Отметим, что устройство для посадки картофеля будет иметь большой вес. Потому перед ее монтажом на мотоблок нужно обязательно ставить противовес. Так, агрегат не будет переворачиваться в противоположную сторону от картофелесажалки. Для оператора должно быть сидение, место для ног. Сидение для такой дачной техники изготовить проще всего: достаточно соединить два уголка, а затем прикрепить доски, обитые кожезаменителем и мягкими материалами.

Принцип работы полученного устройства простой. В бункер насыпают картофель. Для того чтобы каждый раз не бегать по полю за картофелем, можно с собой положить на машину еще один мешок.

Потом один человек начинает управлять мотоблоком, а другой – картофелесажалкой. Движение мотоблока – не более одного километра в час. Сеяльщик постепенно начинает в семяпровод класть по одному клубню. Так и проходит процедура посадки (см. видео 2).

Засыпать вручную не приходится посаженный картофель, так как сделаны специальные засыпные диски. Они устроены таким образом, что к борозде становятся под определенным углом.

Чем быстрее будет ехать мотоблок, тем больше будет расстояние между кустами посаженной картошки. Все зависит от земли, на которой проводится посадка картофеля. Можно отрегулировать диски абсолютно идеально.

После проезда этого устройства посадки картофеля по полю остаются следы. Их нужно убрать за собой. Делается это с помощью лап, которые установлены на культиваторе.

Картофелесажалка для мотоблока своими руками

Посадка картофеля всегда трудоемкий процесс, особенно, если огород большой и не один. Посадку картофеля можно существенно упростить, если сделать своими руками картофелесажалку, прикрепляющуюся к мотоблоку. Тогда даже огромный участок будет засажен картофелем быстро, что позволит сэкономить силы и время.

Для самодельной сажалки картофеля потребуется мотоблок небольшой мощности, и тогда к нему можно смело крепить устройство, которое будет само прокладывать посадочную борозду, забрасывать в лунки картоф и засыпать их землей.

Картофелесажалка своими руками — инструкция по изготовлению

Для сборки такого агрегата понадобятся довольно простые детали, из которых и будет собираться сажалка. Нужно приобрести обычные звездочк (количество зубьев на шестерне 32, что на ведущей что на ведомой) и цепь, которая будет их соединять, все остальное должно найтись как полезный хлам у любого хозяина.

Чертежей картофелесажалки нет, поэтому смотрим фото.

Колесные диски можно купить, но проще использовать от старого авто диаметром 13″, на них навариваем уголки для увеличения площади, чтобы картофелесажалка не просела в грунте от своей тяжести.(см на фото)

Диски для засыпки земли взяты из дна баллона от фреона (такие баллоны используют при ремонте холодильников). Диаметр дисков должен составлять примерно 300 миллиметров, но допускается и чуть больший диаметр.

Короб (бункер для картофеля) картофелесажалки у нас металлический. Для него подойдет металл 3 миллиметровой толщины, если металл будет тоньше, будет недоставать жесткости, тогда можно усилить уголками по периметру.

Картофелесажалка оборудуется двумя шестернями на ведущей оси и ведомой.

Черпаки (захват картофеля из бункера) изготовлены из толстой проволоки 6 мм, согнуты в кольца диаметром 50 миллиметров. Делаем таким образом:на трубу аккуратно наматывается проволока после чего делается пара разрезов, чтобы получился зазор. Зазоры должны быть меньшими ширины цепи, тогда не возникнет проблем с их сваркой. Привариваем элементы на равных расстояниях к цепи. Расстояние между черпаками 16см. Необходимо варить только полуавтоматом, что бы не повредить ролики и звенья на цепи от перегрева. Внутри черпаков привариваем крестик из той же проволоки, что бы по две не брал и мелкая не вываливалась. (см. фото картофелесажалки)

Пришлось придумать вторую пару колес. После первых испытаний (до колес) все устроило но выезжая с гона она продолжала кидать картофель, ведь гидравлики у мотоблока нет что бы ее приподнять. Механизм вывода из зацепления усложняло конструкцию да и делать было неудобно.

Чтобы картофелесажалка не выбрасывала картофель произвольно при ее выводе на поле решили обустроить рычаг. Принцып такой, этот рычаг подымает заднюю часть, колесные диски не катятся по грунту а значит не приводят весь механизм в движения. Рычаг будет предотвращать самопроизвольное вбрасывание картофелин. Чтобы начать посадку, нужно будет просто снять ручной ограничитель и устройство будет готово к работе. (см. фото).

Шаг высадки 26-30 сантиметров.

Если устройство картофелесажалка будет собрана правильно, то оно будет добросовестно помогать в посадке картофельных полей долгие годы. Никаких пропусков лунок, или изрезанных картофелин быть не должно, проверенно на практике.

Картофелесажалка для мотоблока своими руками

Каждый человек имеющий свой надел земли будь то фермер, дачник, простой сельский житель знают, что такое посадка картофеля, какой это тяжелый и не легкий труд. В деревнях в основном картошку сажают в больших количествах так как она на селе всему голова. Клубни используют в пищу и на корм домашним животным, так же делают запас семенного материала для последующей посадки на будущий год. Это вам не в городе пошел купил сколько тебе надо, здесь труд с утра до ночи чтобы был урожай в закромах. Самый маленький огородик под картошку в деревне где то соток тридцать. Сколько нужно вложить трудов и усилий в этот участок страшно подумать. Но ничего живут люди на селе и не жалуются, так как приучены к физическому изнуряющему труду с детства в отличие от городского жителя, как говорится каждому свое).

Человечество с давних времен пытается облегчить и упростить труд сельчанина, придумывались всякие приспособления и агрегаты для посева и уборки урожая. И вот в двадцать первом веке наше сельское хозяйство находится мягко говоря в упадке после развалов колхозов и совхозов. Техники на ходу не так уж и много да и ГСМ обходится в копейку. В частных хозяйствах все больше используют мотоблоки. Данная техника пользуется народной любовью за свою производительность и не прихотливость. Так же на мотоблок имеется много различных навесок, к примеру картофелесажалка.

Данная навеска очень облегчает физический труд, но она стоит не малых для сельчанина денег и является только мечтой. Но наш автор с этим не согласен. При желании можно все сделать своими руками и картофелесажалка не стала исключением из его принципа. Полазив в интернете, посоветовавшись с соседом, решил собрать подобный агрегат собственноручно. И так что же понадобится автору для выполнения данной задумки в жизнь.

Материалы: уголок металлический, бак от советской стиральной машинки, шестерня, цепь, арматура, стальная проволока, швеллер, колеса.
Инструменты: сварочный аппарат, болгарка, дрель, молоток, набор ключей, отвертка, кусачки.

Первым делом автор изучил чертежи взятые из интернета и уже по ним начал выполнять свою работу.

Изготовление картофелесажалки для мотоблока своими руками

Посадка картофеля — трудная работа, особенно если для этого используется обычная лопата. Процесс может занять несколько суток, но его можно упростить и ускорить, если применяется картофелесажалка для мотоблока. Устройство можно купить или изготовить самостоятельно. Аппарат работает при участии человека: он равномерно распределяет корнеплоды по лункам в земле и поможет увеличить урожай.

Достоинства устройства

Посадка овоща посредством картофелесажалки своими руками отличается от обычного способа с применением вил или лопаты.

Это устройство обладает множеством преимуществ:

1. При его использовании потребуется гораздо меньше физических усилий.
2. Значительно уменьшится время, необходимое для посадки.
3. Клубни в лунках будут распределяться равномерно.
4. Одинаковой будет глубина посадки.
5. Благодаря двум предыдущим преимуществам значительно возрастает производительность.

Впервые увидев перед собой аппарат для посадки картофеля, владелец участка может подумать, что такое устройство дорого стоит и что работать на нем будет очень трудно. Однако на самом деле цена даже готового приспособления не слишком велика, а если его изготовить самостоятельно из подручных материалов, получится, что оно и вовсе обошлось бесплатно.

В управлении картофелесажалкой также нет ничего сложного: аппарат очень прост в эксплуатации.

Что потребуется для производства

Для изготовления мотоблочной картофелесажалки не потребуется какой-либо редкий и дорогостоящий инструмент.

Простейший вариант этого устройства состоит из шести основных элементов:

• колес;
• механизма настройки;
• механизма взрыхления;
• системы шестерней;
• бункера для корнеплодов;
• рамы.

Аппарат можно улучшать, добавляя в его конструкцию новые детали, например, емкость для удобрений или пару посадочных модулей. Однако при увеличении количества деталей мотоблок становится тяжелее, и поэтому усложняется управление им во время работы.

Для самостоятельного изготовления картофелесажалки для мотоблока обычно применяется бак от старой стиральной машинки. Он выступает в роли бункера для картофеля. Также мастерами-самоучками используются металлический уголок, проволока из стали, цепь, шестерня, арматура, пара колес от старых транспортных средств, швеллер.

Из инструментов понадобятся самые простые приспособления:

• молоток;
• дрель;
• гаечные ключи;
• сварочный аппарат;
• отвертка;
• кусачки;
• болгарка.

Это необходимый минимум для изготовления самодельного агрегата. По сути изготовленная самостоятельно картофелесажалка — это тележка, присоединенная к мотоблоку.

Но только на первый взгляд конструкция кажется незамысловатой: если присмотреться, в ней можно обнаружить множество особенностей.

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Независимо от того, из чего был выполнен бункер, его внутренние поверхности рекомендуется покрывать слоем резины. Это поможет избежать повреждений клубней.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.
