Как обложить металлическую печь кирпичом в доме – пошаговое руководство

Металлические агрегаты обладают многими преимуществами по сравнению с печами, выложенными из кирпича. Но у конструкций из металла имеется большой недостаток – их корпус сильно нагревается, а это обстоятельство может причинить неудобства, если они установлены в комнате или бане. Решением данной проблемы является облицовка агрегатов кирпичом.

Зачем нужна кирпичная облицовка

Без печи в частном домовладении или бане невозможно создать уют и комфорт. Агрегаты, изготавливаемые из металла, отличаются неоспоримыми преимуществами, среди которых:

• компактность;
• мобильность;
• хороший обогрев помещения;
• несложная установка и ее можно выполнить собственноручно.

Но по причине того, что металл характеризуется высокой теплоемкостью и корпус из него быстро нагревается и аналогично быстро остывает, многие владельцы недвижимости отдают предпочтение конструкциям из кирпича, несмотря на их массивность.

Чтобы протопить металлический агрегат, потребуется лишь полчаса, но для постоянного поддержания в доме тепла топливо в нем должно постоянно гореть. Правда, многое зависит от конструкционных особенностей устройства. Например, печь длительного горения может эффективно функционировать в течение суток всего на одной закладке топлива.

Для значительного продления времени обогрева необходимо разобраться с тем, как обложить кирпичом металлическую печь в доме. Благодаря этому увеличивается время выработки тепловой энергии в несколько раз. Кирпич имеет свойство долго нагреваться и остывать медленно. Поэтому даже, когда в топочной камере уже сгорели все дрова, разогретые стенки конструкции продолжат отдавать тепло еще в течение нескольких часов.

При работе металлической печи ее корпус сильно накаляется и неосторожного контакта с ним будет достаточно для получения серьезного ожога. Если агрегат оградить кирпичной кладкой, то она поможет защитить жильцов дома от подобных ран. Безусловно, ее поверхность не будет холодной, но она не нагреется настолько, чтобы повредить кожу.

Помимо этого, печь из металла, обложенная кирпичами, смотрится более красиво и оригинально. При этом кладку можно выполнить с использованием декоративных приемов или покрасить ее. В итоге интерьер помещения преобразится в лучшую сторону.

Материалы для кирпичной кладки

Перед началом работы, следует решить, каким кирпичом обложить железную печь, чтобы добиться нужного результата. Следует отметить, что для этого не подойдет любой материал. Причина в том, что в результате постоянных перепадов температуры и появления конденсата целостность кладки быстро нарушится и все усилия по ее строительству окажутся напрасными.

Как показала практика, для облицовки металлических агрегатов подходит исключительно обожженный глиняный кирпич, отличающийся характерным красным оттенком. Чтобы выбрать качественную продукцию, следует взять одно изделие и бросить его с высоты 1 -1,5 метров на твердую поверхность. Если оно раскололось, то его не нужно приобретать.

Существует еще один способ проверки качества материала для кладки. Кирпич надо расколоть на две части и посмотреть на срез – у хорошего изделия сердцевина будет равномерно окрашена. Наличие темных пятен свидетельствует, что партию продукции обожгли с нарушением технологии.

Кроме кирпичей еще потребуется раствор для кладки, который способен справиться с перепадами температуры и выдержать сильный нагрев. Для облицовки агрегата из металла можно применять смесь глины с песком в пропорции 1:1. На ведро раствора добавляют 100 грамм соли.

Если выбран цементный состав, то в него нужно добавить шамотную глину или клей, предназначенный для строительных работ с керамогранитом. Опытные мастера не рекомендуют перед кладкой замешивать за один раз много раствора, лучше готовить небольшие порции, поскольку он может быстро засохнуть.

Когда решено укрепить кладку при помощи арматурной сетки, ее заранее нарезают полосками определенного размера. Армирование требуется для слабого фундамента под отопительную конструкцию, не рассчитанного на дополнительную нагрузку от кирпичной облицовки.

Обустройство фундамента для металлической печи

Прежде, чем обложить кирпичом агрегат, нужно хорошо подготовить и укрепить основание под него. Так как металлические конструкции обладают небольшим весом, им не требуется отдельный фундамент под печь, но кирпичная облицовка окажет дополнительную нагрузку, равную десяткам килограммов.

Не каждое напольное покрытие способно выдержать такую массу. По этой причине до того, как обложить котел кирпичом, непременно нужно разобрать пол и обустроить отдельный фундамент – столбчатый или монолитный.

Чаще всего делают монолитное основание. Для этого под печкой разбирают пол. Параметры фундаменты должны быть такие, чтобы между будущей облицовкой из кирпича и металлическим корпусом агрегата оставался промежуток от 10 до 15 сантиметров.

Сначала выкапывают яму глубиной примерно 30 сантиметров, на дно насыпают щебень и песок, утрамбовывают, устанавливают арматуру и заливают бетонным раствором. Фундамент будет застывать около 2-х недель.

Для обустройства столбчатого фундамента по углам облицовочного короба и в местах наиболее высокой нагрузки устанавливают столбы. Преимущество данного основания заключается в том, что не потребуется дренаж или гидроизоляция.

Последовательность действий при строительстве столбчатого фундамента следующая:

1. По углам печи для монтажа столбов делают разметку.
2. Выкапывают расположенные строго вертикально ямы, имеющие глубину около 50 сантиметров.
3. На дно всех ям насыпают 10-сантиметровый слой песка и утрамбовывают его.
4. Подготавливают раствор из цемента и песка в пропорции 1:2, он должен иметь консистенцию густой сметаны.
5. Поверх слоя песка выливают раствор 10-сантиметровым слоем. В него добавляют щебенку или кирпичную крошку.
6. После застывания выкладывают кирпичные столбы так, чтобы они возвышались на 7 –10 сантиметров над полом.
7. Устанавливают брус нижней обвязки. Надежнее всего будет укладка швеллера по периметру и приваривание края.

Допускается использование бетонных столбиков. Можно удостовериться в их вертикальности при помощи строительного уровня.

Подготовка раствора для облицовки

Специалисты советуют для изготовления качественной смеси использовать мелкий горный песок, так он отличается высокой прочностью и жароустойчивостью. Сначала песок нужно пропустить через сито с ячейками размером 1,5 миллиметра- чем он будет мельче, тем тоньше и аккуратнее получатся швы между соседними кирпичами. Дело в том, что тонкие швы способствуют тому, что кладка дольше держит тепло.

Невозможно назвать точные пропорции песка и глины в растворе, поскольку каждый раз глина будет иметь разную жирность.

Чтобы определиться с нужным соотношением компонентов, поступают следующим образом:

1. Отмеряют 5 литровых банок глины, предварительно просеянной сквозь сито.
2. В первую банку ничего не добавляют, во вторую насыпают 1/10 часть песка, в третью – четверть литровой емкости песка, в четвертую — 3/4, а в пятую – целый литр.
3. В каждую смесь добавляют воду до получения раствора, имеющего пластилинообразную консистенцию и не прилипающего к рукам.
4. Потом делают 5 шариков с диаметром от 5 до 7 сантиметров и 5 небольших 3-миллиметровым блинчиков.
5. Поделки из глины оставляют сушиться в тени примерно на две недели.
6. Потом шарики и блинчики, чтобы не перепутать, нумеруют и бросают на землю с высоты 100 сантиметров. Для кладки подойдет не разбившийся вариант.

После того, как пропорция компонентов выяснена, приступают к приготовлению кладочной смеси. Сначала в большую емкость насыпают глину, заливают ее водой и оставляют киснуть на 3 суток, за это время она должна стать эластичной.

Потом добавляют необходимый объем воды и перемешивают массу до однородного состояния, чтобы в ней не было комочков. Смесь должна легко отходить от мастерка. Далее немного раствора наносят на кирпич, прикладывают к кладке. Если через 5 минут его нельзя оторвать, значит, такой раствор можно использовать.

Существует другой способ проверки правильности приготовления смеси – в нее следует опустить деревянную палку. Хороший раствор покроет ее тонким слоем, сухой будет малозаметным, а после жирного состава останется лоснящаяся пленка.

Кладка облицовки

Прежде, как обложить котел отопления кирпичом, необходимо помнить, что печь с кирпичной «рубашкой» должна располагаться на расстоянии минимум 20 сантиметров от стены.

Если она деревянная или из иных легковоспламеняющихся материалов, промежуток следует увеличить до 50 сантиметров. Важно понимать, что установка печи в деревянном доме — очень ответственная работа. Обеспечить пожаробезопасность стен из древесных материалов можно при помощи отделки из металлических или асбестоцементных листов.

Облицовка печи выполняется с учетом определенных правил:

1. Кладку нужно выполнять в полкирпича и не толще, иначе она не будет прогреваться. Когда делается первый ряд, отмеряют отступы от внешней стороны корпуса агрегата до внутренней стороны облицовки. При этом минимально допустимое расстояние –5 сантиметров, а рекомендуемое –10 сантиметров.
2. Кладку производят в шахматном порядке. Кирпичи предварительно замачивают, стряхивают с них влагу и только потом наносят раствор из глины по всей поверхности. Если не смочить кирпич, то он впитает всю жидкость из раствора и смесь потеряет свои связующие качества. Кирпич прикладывают к соседнему изделию намазанной частью и пристукивают его деревянным молоточком.
3. С целью увеличения жесткости ограждения используют армирующую сетку, ее укладывают поверх каждого ряда кладки. В месте прохождения углов сетку надо стягивать мягкой стальной проволокой. Необходимо, чтобы сетка не выступала за края кладки, а плотно прилегала к ней.
4. Швы сразу же следует затирать глиняным раствором.
5. Для обеспечения беспрепятственного перемещения воздуха вокруг корпуса печи в кладке оставляют несколько отверстий. Наиболее простой способ, как их сделать, это закрепить кирпич поперек. На каждой из сторон облицовки нужно обустраивать по 4 отверстия – вверху и внизу по 2.
6. Нижние отверстия предназначаются для поступления холодного воздуха, а верхние – для выхода нагретых воздушных масс. Благодаря этому будет предотвращен перегрев котла и обеспечено свободное поступление тепла в помещение.
7. Кладку производят до верха металлического агрегата. Для последнего ряда можно взять кирпичи, украшенные фактурной декоративной поверхностью.
8. После завершения кладки стенкам дают просохнуть. Окончательно раствор затвердевает через несколько дней.
9. Затем поверхность нужно очистить от излишков глиняной смеси. У кирпичей должен остаться только ровный цвет. Эту работу лучше всего делать дрелью с насадкой-щеткой или старым методом, используя наждачную бумагу. Перед тем, как приступить к очистке надевают респиратор.
10. Если после завершения работы на поверхности облицовки видны темные пятна, по ним следует пройтись жесткой щеткой, смоченной в мыльном растворе. Потом его смывают и кладке дают высохнуть.

Но необходимо не только знать, как обложить железную печь в доме кирпичом, но и как потом ею пользоваться. Важно правильно выполнить первую топку, поскольку от нее зависит долговечность построенной конструкции.

Делать это следует аккуратно, не перегружая агрегат, чтобы раствор приобрел максимальную прочность при некритичном и постепенном повышении температурного режима.

Если облицовке подвергалась железная печь в бане, то после первого же посещения парной, будут ощутимы произошедшие изменения, поскольку жар станет мягче и ровнее, он дольше продержится в помещении.

Кстати, кирпичная «рубашка», возведенная вокруг металлического агрегата, при нагревании отдает лишнюю влагу окружающему пространству, а при остывании поглощает излишние пары, имеющиеся в парилке. Благодаря этому микроклимат в помещении будет комфортным и полезным для организма человека.

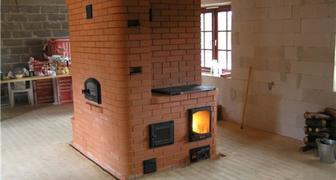

Металлический камин печь с кирпичной кладкой

Читайте в рубрике

Выбирать котел в баню необходимо исходя из многих факторов. Такая покупка имеет строго индивидуальный подход, и во многом зависит от характеристик постройки, а также от личных требований к парной. Мы расскажем какое оборудование экономичнее и продуктивнее, как его правильно устанавливать и подключать, и в каких случаях целесообразно сделать дровяной котел для бани своими руками.

В далекие годы Октябрьской революции, когда в разгар зимы в Питере и в Москве уголь стал чуть ли не на вес золота, рабочие и солдаты возле уличных костров с завистью косились на окна тогдашней интеллигенции, где в каждой квартире стояла небольшая чугунная печка. Именно тогда эти отопительные приборы, отличающаяся неприхотливостью и отменным качеством, стали завистливо называть «буржуйками».

19 сентября «Леруа Мерлен» предложит пользователям социальных сетей в прямом эфире растопить с помощью обогревателей, тепловентиляторов и тепловых пушек слово «ЦЕНА». Противостоять ледяной скульптуре весом почти 1,5 тонны будут более 20 товаров для отопления, представленных в гипермаркетах компании по доступным ценам.

Небольшие печи барбекю для дачи пользуются огромной популярностью. Так как дают возможность приготовления пищи самыми изысканными способами — на углях, на огне, копчение в дыму. В нашем материале вы найдете информацию о том, как построить простую уличную печь своими руками и сделать её максимально комфортной.

Печи для дома на дровах длительного горения — современное решение для обогрева небольших жилых помещений, как временного, так и постоянного проживания. Такой вариант отопления не только дает полную автономию от трубопроводной подачи теплоносителя, но и является одним из самых экономичных благодаря пиролизному горению.

Для приготовления пищи на открытом воздухе идеально подойдет барбекю из кирпича. Чтобы сделать барбекюшницу на даче понадобится совсем немного времени и нет необходимости в наличии строительных навыков. Мы расскажем о том как работает печь для барбекю, какие выбрать для нее материалы, а также поделимся необходимыми чертежами и схемами для строительства.

Русская баня своими руками возведенная на даче станет настоящей гордостью хорошего хозяина. Благодаря ей вы сможете расслабиться после тяжелого дня, хорошо отдохнуть и закалить организм. Мы расскажем с чего начинать планирование и проектирование постройки, как правильно выбрать материалы, а также поделимся секретами обустройства бани для идеального отдыха и укрепления здоровья.

Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.

Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.

Сделать печь для бани из кирпича своими руками без помощи специалистов может каждый дачник, хоть немного владеющий навыками строительства. В нашем материале вы найдете подробную инструкцию с фото о том как выложить простую каменку самостоятельно, понятные чертежи с порядовками, а также необходимые проекты и схемы.

• Вопрос / Ответ
• Новости и события
• Реклама
• Партнеры

Vsadu.ru — образовательный интернет-журнал о даче, саде и огороде, календарь садовода огородника на каждый день, советы по уходу за садом и огородом.

Бесплатные консультации по строительству таунхауса, загородного дома, дачи. Подбору оборудования для дачи, благоустройству, ландшафтному дизайну, выбору деревьев и кустарников, уход за цветами и растениями. Ответы на вопросы, новости, события, анонсы выставок и мероприятий. Рецепты вкусных и полезных блюд и напитков из овощей, фруктов и ягод.

Камин из кирпича своими руками

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов.

Камин из кирпича своими руками

На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

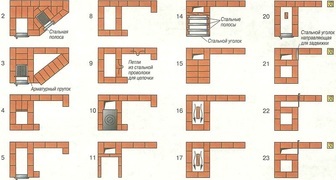

Пошаговая схема порядовки камина из кирпича — фото

Простая схема выкладки камина из кирпича

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

Порядовая кладка камина — первые 4 ряда

Порядовая кладка камина — 5, 6, 7, 8 ряд

Порядовая кладка камина 13-16 ряд — фотография

Кладка камина 17-20 ряд

Кладка камина из кирпича 21-26 ряды

Видео — камин из кирпича своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Печь-камин своими руками

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

• 1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
• 2 — Вязальная проволока
• 3 — Дверцы-чистки — 3 штуки
• 4 — Топка поддувала с регулировкой воздуха
• 5 — Каминная дверца для топки 500х500 мм
• 6 — Базальтовый шнур — 2 комплекта
• 7 — Задвижка трубы в кирпич — 3 штуки
• 8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!
