Печь-камин своими руками

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха.

Печь — камин фото

Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

• Сильное желание отказаться от платной установки и все максимально делать своими руками;
• Печной кирпич – около 8 сотен штук;
• Жаропрочная кладочная смесь на основе глины –200 кг;
• Дверка каминная с жаропрочным стеклом размером 500х500мм;
• Дверка топочная печная чугунная, 200х250 мм;
• Дверки поддувальные, 120х250 мм и 120х120 мм;
• Три дверкипрочистные для очистки дымохода, 120х120 мм;
• Два колосника для топок, 200х250 мм и 250х400 мм;
• Чугунная варочная плита с конфорками, 410х720 мм;
• Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
• Стальной лист толщиной 3 мм и размером примерно 60х60 см;
• Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
• Отожженная проволока для закрепления дверок;
• Сэндвич-труба и соединительные элементы для дымохода;
• Доски и гидроизоляционные рулонные материалы для опалубки;
• Бетон и бутовый камень для фундамента;
• Сухой строительный песок, щебень;
• Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

Закрываем поддувало кирпичом

Укладка 12 ряда кирпичей для печи — камина

Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Сделай сам

Готовь телегу зимой, а печь строй летом. Это пословица на устах каждого дачника, многие из которых хотят построить печь камин для дачи своими руками. Вот о строительстве такой печи совмещенной с камином мы пошагово и расскажем сегодня.

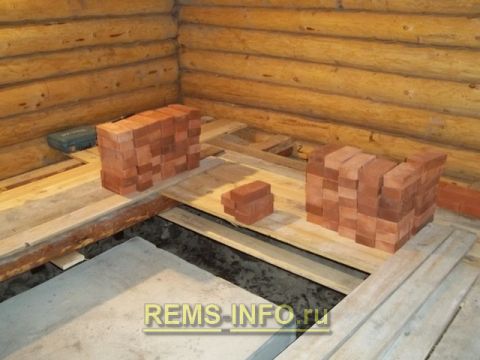

Шаг 1 — готовим материал.

Строить печь камин для дачи будем в Ленинградской области, в одной из многочисленных деревушек, которые сегодня почти все заселены дачниками. Печь должна отопить дом площадью 56 квадратных метров. Топить ее предполагается только на выходные, тогда, когда семья будет приезжать за город.

В печи будет топочная камера без возможности готовить еду и камин, сделанный с помощью встраиваемой кассеты. Основная масса печи камина будет выложена из кирпича марки М-250, а облицовка проведена с помощью бельгийского отделочного кирпича цвет «морской песок».

Общая масса печи 3,5 тонны, поэтому необходимо обустройство свайного фундамента. Дымоход будет кирпичный, труба на крыше будет сделана из силикатного кирпича и выкрашена акриловой фасадной краской. В качестве противопожарных развязок будем применять базальтовую вату толщиной 5 см.

Шаг 2 — заливаем фундамент.

Периметр фундамента печи равен 1,5 на 1 метр. Заливаем его с помощью бетона выполненного для фундаментных работ по пропорции 1:3:1 (одна часть цемента, три части гравия, одна песка). Армируем кладочной сеткой и обязательно вкапываем сваи, выполненные из асбестовой трубы длинной 1 м.

Общее количество свай для такой печи должно быть не менее пяти. В каждую сваю укладываем арматурный пруток и затем все заливаем бетоном. Фундамент должен быть ниже уровня пола минимум на три ряда кладки.

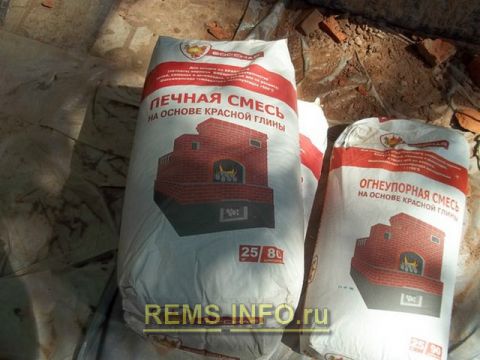

В качестве смеси для кладки камина используем печную смесь, фасованную по 25 кг и которую можно приобрести в любом магазине стройматериалов.

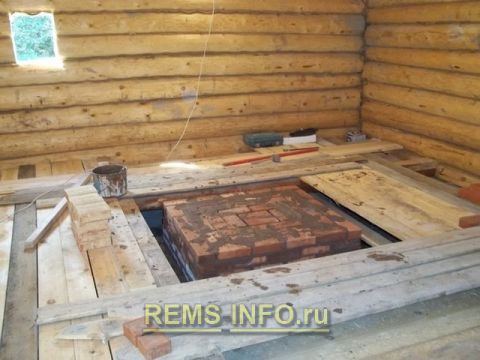

Шаг 2 — выводим в ноль.

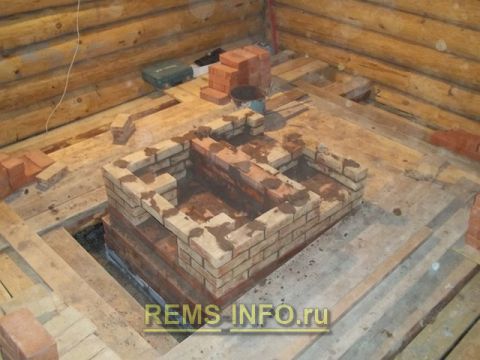

Три ряда кладки нужны для того, что бы вывести «в ноль», так говорят печники, когда с помощью стартовых рядов выводят идеальную ровность по «горизонту». Именно несколько рядов кладки необходимо, чтобы сделать основание печи идеально ровным.

Шаг 3 — закладываем основание камина и дровника.

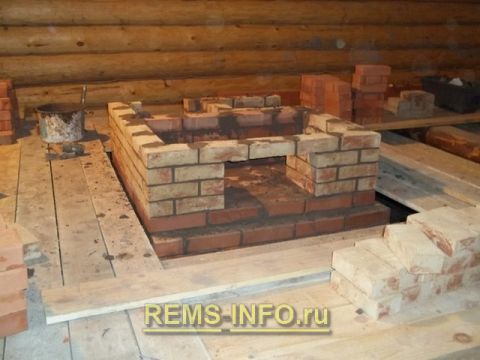

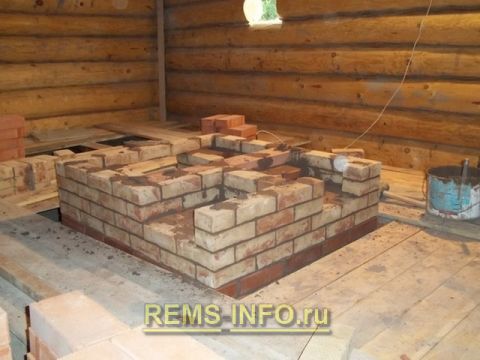

Готовим основание каминной камеры и будущего дровника. Перед тем как начать кладку рекомендую насухо, без раствора разложить примерную порядовку печи, что бы сориентироваться в будущем устройстве кладки, а уже затем приступить к работе с раствором. Выкладываем три ряда основания.

Спереди у нас камера под камин, а сзади основание под дровник. Очень хорошо, когда тепло печи просушивает поленья, перед тем как их заложить в топку.

Для того, что бы металлические уголки, которые применяют в кладке для фиксации «висящих» элементов не бросались в глаза, их прячем во внутреннюю часть кладки.

Рядом с дровником будет обыкновенная отопительная печь, сложенная по стандартной схеме. Вначале зольник и поддувало, затем топочная камера и дымоход вытяжка.

В первые три ряда закладываем зольник и поддувало печи.

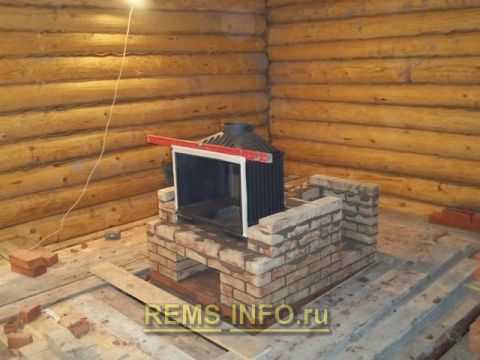

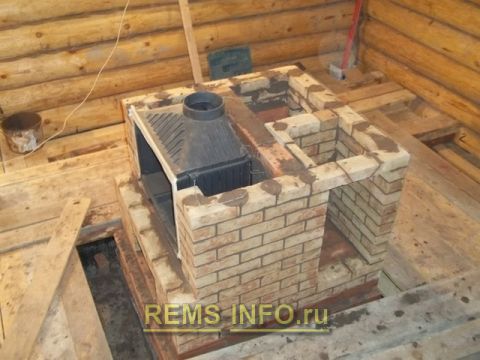

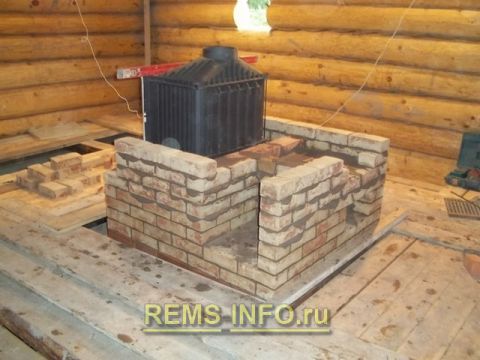

Шаг 4 Устанавливаем кассету камина.

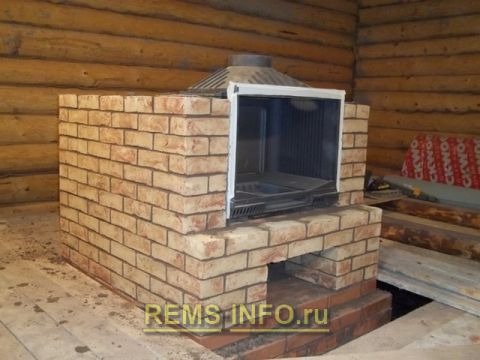

Перед тем как установить кассету камина нам необходимо все выровнять по показаниям строительного уровня. Вес данной кассеты примерно 90 килограмм, поэтому ее установка очень тяжелый и ответственный процесс.

После укладки кассеты корректируем ее положение по показаниям уровня.

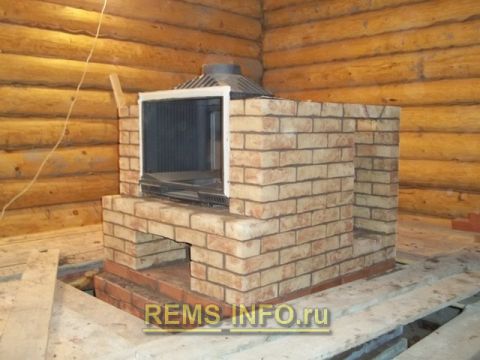

Поднимаем ряды для закрытия каминной топки.

Проклейте строительным скотчем края камина, это избавит вас от строительных огрехов, царапин и других форс-мажорных обстоятельств.

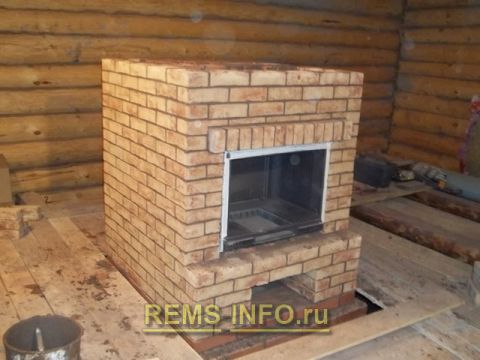

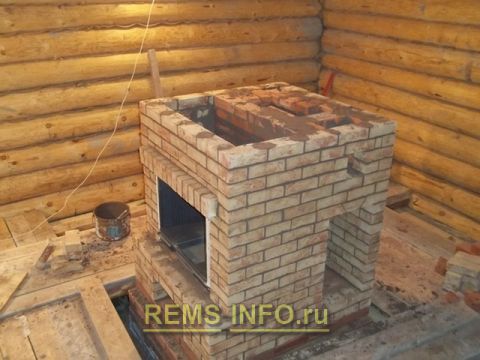

Поднимаем ряды кладки вровень с верхним краем камина.

Внутреннюю стенку выводим из керамического красного кирпича, а все остальные стенки из бельгийского.

С помощью отрезного круга по керамике формируем кирпич определенной формы, что бы декоративность кладки скрыла все выступающие железные элементы каминной кассеты.

Раствор не подрезаем сразу после кладки рядов, он должен «подвянуть» и немножко схватиться.

Шаг 5 подходим к объединению дымохода.

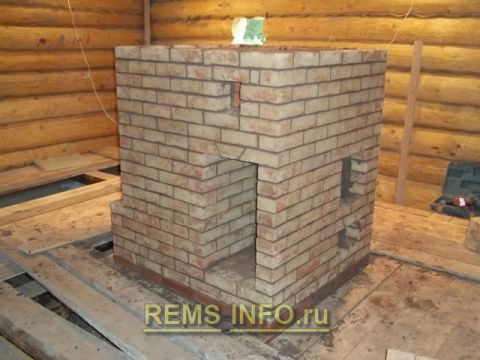

После того, как топочная камера закрыта, и ряды кладки стали выше каминной кассеты,

начинаем объединять дымоходы.

Всю фурнитуру печи камина для дачи будем устанавливать перед чистовой отделкой печи.

Обратите внимание, как сделана перемычка над дровником. Здесь нет металлических уголков, а все сделано с помощью клинового замка. Это и надежно и в тоже время очень декоративно.

Первая часть работ по кладке печи и установке камина закончена.

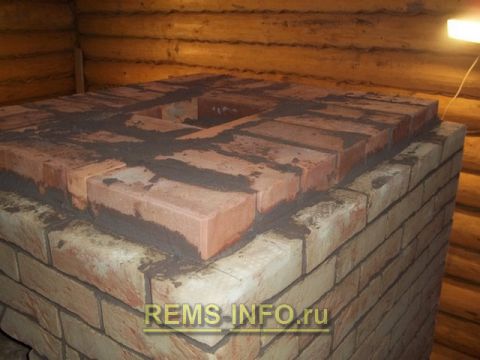

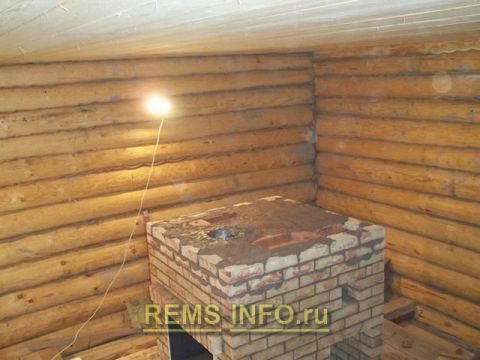

Делаем надпечье и затираем слоем раствора всю поверхность кладки, чтобы дым шел только в трубу печи.

И затем объединяем дымоход камина и топочной печи в единый дымоход с вытяжкой по центру.

Надпечье выкладываем только с применением керамического кирпича М-250.

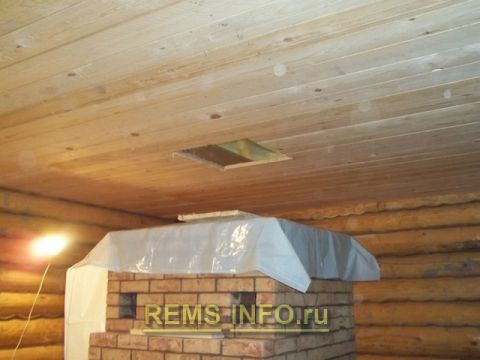

Шаг 6 прорезаем потолок.

Для прохождения деревянных конструкций нужно учесть все требования пожарных к печным работам. Проем через потолок должен быть не менее 75 см по каждой стороне пропила. Мы сделали 82 см. Это обусловлено кладкой и толщиной негорючего материала.

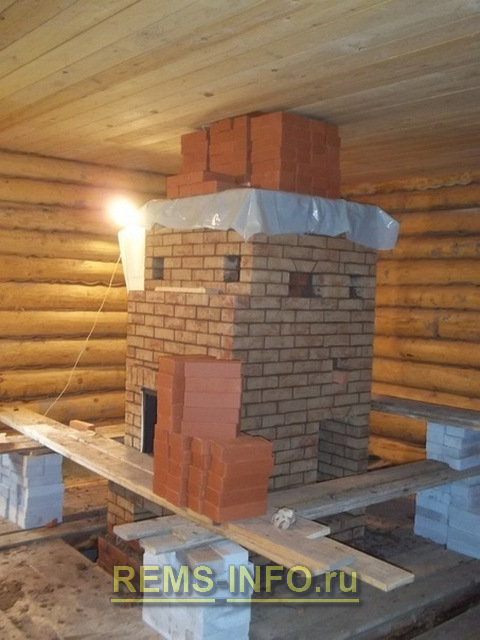

Перед пропилом укройте печь полиэтиленовой пленкой. Нельзя вставать на печь, чтобы пилить снизу.

Работу делаем так – один человек снизу подхватывает обрезки, а другой с потолка делает пропил. Затем устанавливаются леса, и поднимается кирпич для кладки трубы.

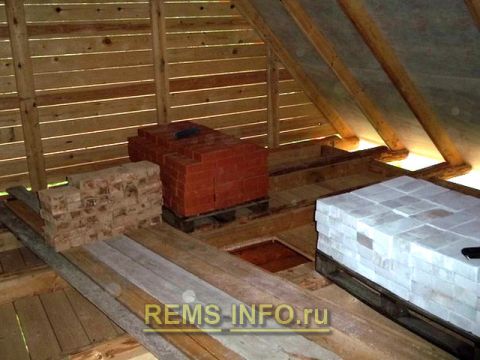

Именно через эту прорезь поднимаем на чердак весь необходимый кирпич для работы. При этом необходимо учитывать общий вес поднятого кирпича, и постараться распределить нагрузку по потолочным балкам укладывая штабели кирпича на специальные помосты.

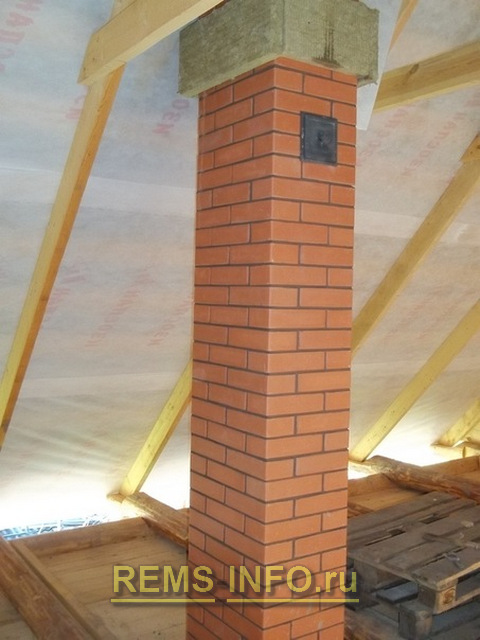

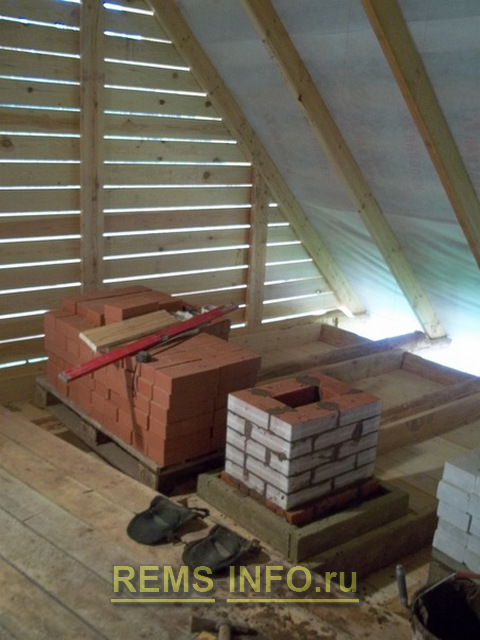

Шаг 7 — делаем трубу.

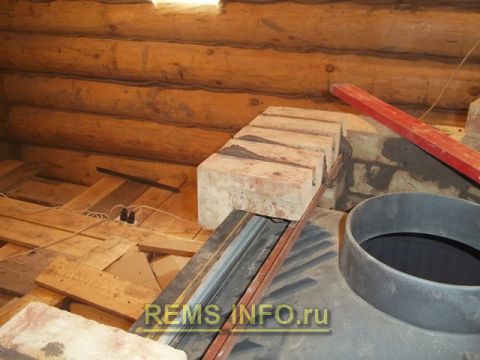

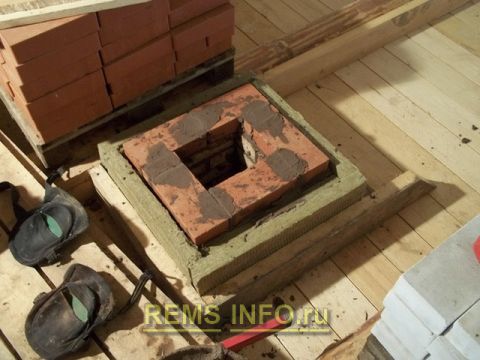

Проходим потолок . Ширина дымохода в этой части 500 кв.см. (кирпич с четвертью). По наружным стенкам кладки фиксируем базальтовую вату.

Обратите внимание, что края утеплителя и одновременно защитного кожуха уложены в замок виде паза. В одном листе выбрана четверть, в которую погружается часть второго листа.

Все кирпичи по наружной грани проклеиваем строительным скотчем, что бы потом не возится с чистовой отделкой поверхности печи. И приступаем к кладке.

После того как вывели пять рядов кладки – остановитесь. Сейчас будем делать одну маленькую хитрость.

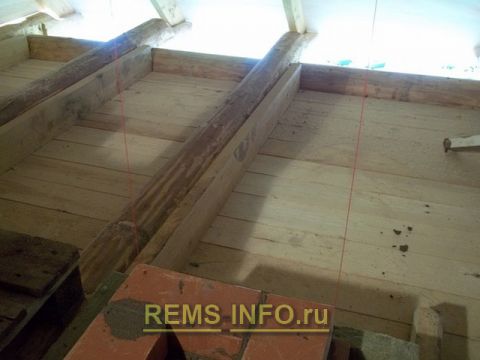

Вертикально вверх устанавливаем по отвесу четыре нитки. Это будут наши направляющие, как по вертикальности, так и по ширине кладки трубы печи.

Выкладываем трубу до ската крыши на расстояние 50 см. В верхней части необходимо установить лючок для доступа к внутренней части дымохода, чтобы можно было чистить его. Делаем прорез в настиле и обрешетке крыши, при этом фиксируем элементы кровли, чтобы она не потеряла изначальную жесткость, и затем выкладываем трубу до ската крыши. Точно так же обкладываем трубу базальтовой ватой на стыке деревянных конструкций и только затем приступаем к чистовой отделке поверхности трубы.

Чистовую отделку проводим в два этапа. Первый удаление строительного скотча и очистка жесткой щеткой поверхности кирпича и швов от излишек раствора, налипших капель и других дефектов. А затем с помощью губки и пенного раствора протираем всю поверхность печи. Это нужно, чтобы удалить клей от скотча и вернуть блеск кирпичу.

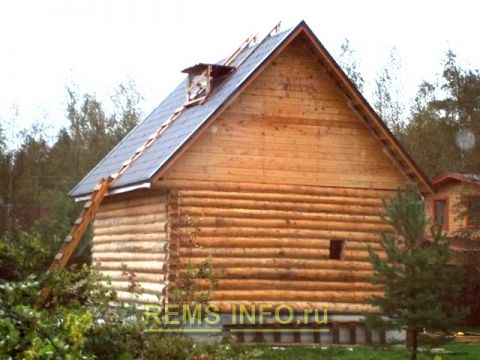

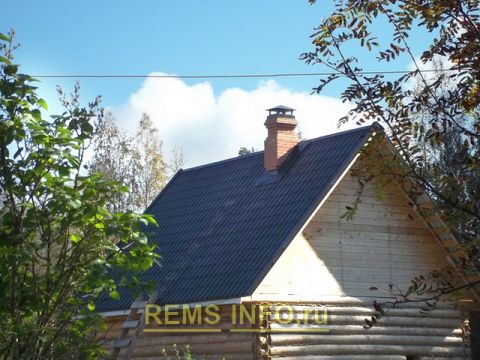

Шаг 8 – делаем трубу на крыше.

Перед тем как начать работы по возведению трубы на крыше, нужно подготовить безопасное и надежное рабочее место для печника.

Обычно мы делаем устройство, которое называется «гнездо». Оно включает в себя место, где можно работать, и место, куда складируется кирпич для работ.

Подъем кирпича осуществляется на этапе, когда сделана прорезь в настиле крыши и подача осуществляется с чердака. Кладка уличной части крыши осуществляется с помощью силикатного кирпича посаженного на цементный раствор. Раствор делается несколько крепче, чем обычный для кладки из пропорции 1:3 (одна часть цемента на три части песка).

Трубу делаем с элементами декора, при этом, не меняя ширину дымохода. Он должен быть таким же, как в чердачной части трубы. Силикатный кирпич очень прочный, частичный его нагрев в зимние время не влияет на его срок эксплуатации. Сверху трубу покрываем акриловой фасадной краской с добавлением колера, что бы был естественный цвет «под кирпич».

Трубу поверху укрываем козырьком, что бы ни дождь, ни снег не падали внутрь дымохода.

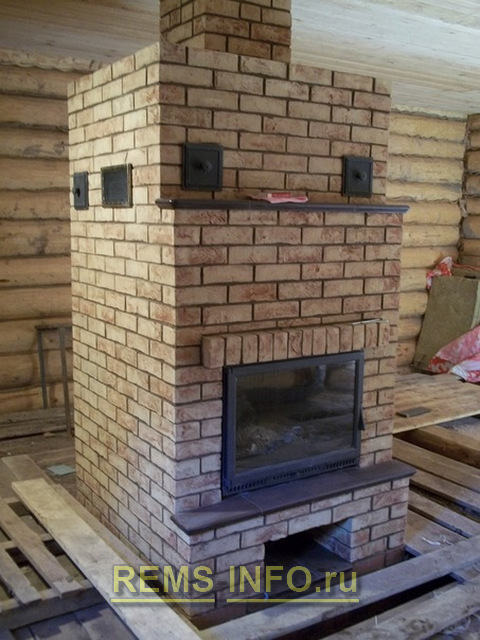

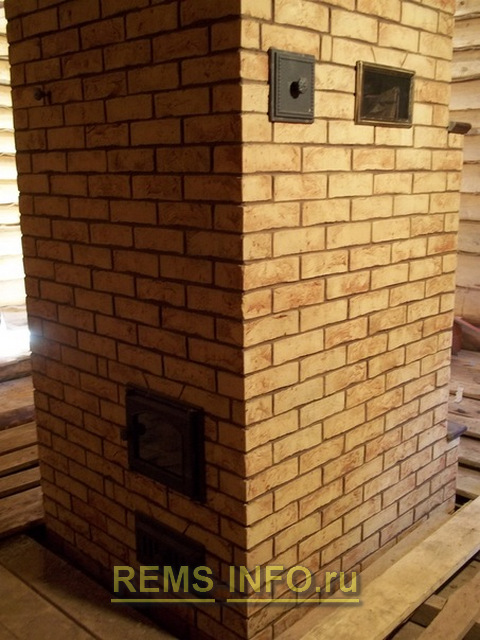

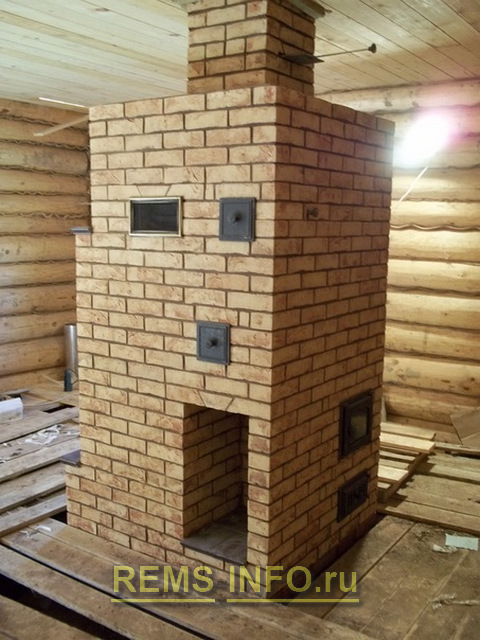

Шаг 9 — чистовая отделка печи камина для дачи своими руками.

Пока строили трубу, кладка на камине схватилась и настала пора чистовой отделки камина. Дело в том, что кирпич на фасаде печи выглядит как будто он ручной формовки, несколько грубовато. Поэтому ровная расшивка швов будет смотреться несколько неестественно. Мы подождали пока раствор не схватиться практически окончательно и только потом приступили к чистовой отделке.

Для этого очень жесткой щеточкой с тонкими металлическими ворсинками прошлись по всей поверхности печи. Затем установили керамогранитные полочки, сделанные из обрезанных ступеней и посаженных на цементный раствор.

Вставляем всю фурнитуру и крепим ее на дюбеля по камню.

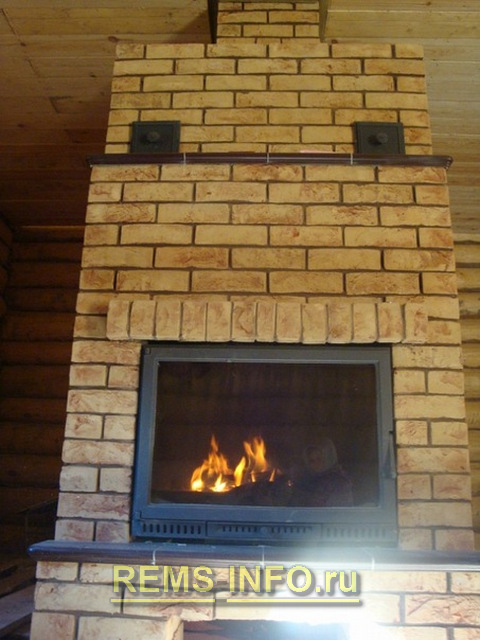

И затем, когда все готово и осмотрено на наличие дефектов приступаем к пробному розжигу камина и печи.

На весь цикл работ от заливки фундамента до пробного розжига у нас ушло около месяца. Конечно, можно было это сделать все быстрее, но в отпуск хочется не только работать, но еще и отдохнуть, а печь испытаем на полную мощность уже этой зимой.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Печь-камин для дачи своими руками: сложно, но возможно

Многие хотели бы установить камин на даче. Это могут быть как обычные дровяные камины, так и более современные установки. Например, печь камин для дачи длительного горения.

Камин в дачном доме

Конструкция классического камина

Основное назначение камина в классическом понимании — приготовление пищи с использованием открытого огня плюс создание локального очага тепла на непродолжительное время. Нам же камин на даче, надо полагать, будет служить в первую очередь как декоративный элемент помещения. И ещё, дачный камин немного согревает, причём не столько тело, сколько душу, когда располагаешься с друзьями напротив огня.

Сооружаем камин классического типа

Планируя установить камин на даче своими руками, стоит познакомиться с тем, из чего состоит эта установка. Это:

Расположение камина в помещении с позиции дымовой трубы

Прежде чем сделать камин на даче своими руками, следует определить расположение конструкции в помещениях дачи с позиции эргономики. И ещё найдём оптимальную позицию для удобства его обслуживания не только внутри, но и снаружи. Второй случай подразумевает, что каминная труба, как и печная, должна выступать над коньком на 2–3 кирпича (20–30 см).

Расположение трубы камина

Расположив камин на даче ближе к центру (рис. 1), получим расположение оголовка трубы рядом с коньком. В этом случае легко провести кладку трубы, легко монтировать и ремонтировать воздушную заслонку (если будет заслонка верхнего исполнения), легко будет чистить трубу, когда в том настанет необходимость.

Расположение дачного камина ближе к крайней стене помещения, если так требует планировка комнат и потребность хозяев, сделает кладку трубы, монтаж заслонки и чистку дымохода проблематичными (рис. 2). Но эта проблема решается устройством временных средств подмащивания в процессе строительства и последующем устройстве специальной приставной лестницы для обслуживания каминной трубы в процессе эксплуатации.

Выбор дизайна камина, конструкции и типоразмера

Вполне нормально, что после решения построить камин для дачи своими руками, у нас уже будет выбран его тип. Но после «привязки» камина к помещению вполне возможно, что этот тип устройства уже не будет приемлем. И тогда придётся внести изменения в свой проект, заменив выбранный тип другим (как по дизайну, так и по типоразмеру — либо шире, либо глубже). Возможно, придётся выбрать какую-то другую схему: угловые камины (см. Угловой камин своими руками), пристенные конструкции, стоящие обособленно либо комбинированные конструкции с обычной печью. Использовать угловые камины выгодно не только из-за экономии места. Дело в том, что установленная в центре угловая конструкция может обогревать сразу три комнаты.

Пристеночный и угловой камин

Перед корректировкой и утверждением типа устройства необходимо проверить и следующий невидимый, но очень важный параметр — фундамент камина.

Фундамент

Масса камина из кирпича составляет около тонны и даже более, если здание двухэтажное или выше. Потому камин на даче требует правильного фундамента. Самым оптимальным вариантом в условиях, когда мы строим камин на даче своими руками, будет бетонный заливной фундамент с армированием бетона сеткой или арматурными прутьями. Самый простой вариант в работе — арматурный прут периодического профиля. Для устройства фундамента на твёрдом грунте возьмём арматуру диаметром 8–10 мм, для работы на мягком грунте — диаметром 12–14 мм.

Материалы для изготовления камина

Любая стройка начинается с проекта. Если мы решим построить камин для дачи своими руками, первым материалом для нас должен быть проект с четко прописанными размерами. Комплектуем строительные материалы.

1. Фундамент (основание).
   • Цемент — около 50 кг (скорректировать по размерам фундамента).
   • Песок — 100 кг на 50 кг цемента.
   • Щебень крупный — 100 кг на 50 кг цемента.
   • Прут арматурный — сделать расчёт по размерам фундамента.
   • Доска обрезная 30 мм — сделать расчёт по размерам фундамента.
   • Молоток, ножовка, гвозди 70 мм — количество по потребности.
2. Фундамент (тумба)
   • Цемент и песок в пропорции 1: 3.
   • Бутовый камень — в расчёту от объёма заливаемого фундамента.
3. Камин
   • Кирпич огнеупорный для камина — с количеством определиться заранее.
   • Кирпич огнеупорный для трубы — количество рассчитать в зависимости от поперечного размера трубы и её высоты.
   • Глина — примерно 40 кг (2 ведра) на 100 кирпичей.
   • Песок сеяный — примерно 20 кг (1 ведро) на 100 кирпичей.
   • Колосниковая решётка.
   • Воздушная (дымовая) заслонка в трубу с тяговыми приводными элементами либо аналог печной заслонки.В классическом варианте применяются 2 заслонки: вверху и внизу трубы. И ещё в классическом исполнении привод заслонок был цепной. Тип и размеры заслонки (заслонок) необходимо определить на стадии проекта трубы камина, эскиз которой необходимо предварительно вычертить, и в нём определить размеры проходного сечения трубы. Перед составлением проекта камина прежде необходимо ознакомиться с конструкцией заслонок, находящихся в продаже. Только после определения типа заслонки можно принять решение по технологии установки изделия в трубу.
   • Декоративная решётка топочника.
   • Каминная доска.
   • Набор инструментов для обслуживания камина (кочерга, совок и др.).
4. Инструмент (для кладки кирпича)
   • Ёмкость для замеса глины и песка объёмом 10 л.
   • Ковш штукатурный (для замеса).
   • Кельма.
   • Киянка каучуковая (молоток).
   • Кирочка.
   • Отвес
   • Уровень

Труба камина

Размер трубы (высота) зависит от высоты конька кровли (см. Расчет дымохода). Труба должна быть выше конька на 2–3 кирпичных пояса. Внутренний размер (проходное сечение) трубы зависит от размера входного топочного отверстия. Проходной размер трубы должен быть в 7–15 раз меньше входного размера топки. Как в классическом, так и в современном исполнении труба имеет постоянное сечение (проходной размер). Но если прибегнуть в помощи высококвалифицированного каменщика и сделать трубу с переменным сечением (сужение к верху), то такая конструкция даст увеличение тяги.

Подготовительные операции

Прежде чем начать строительные работы, проверяем качество материалов. Кирпич проверить несложно — визуальный контроль с отсортировкой кирпичей с трещинами: их будем использовать, когда придётся колоть кирпич на части. Контроль качества глины определим старинным «дедовским» способом. Подготовим песчано-глиняную смесь. Соберём столбик из семи кирпичей, соединив их раствором. Операцию проводим вечером, в конце рабочего дня. Назавтра с утра осторожно берём столбик за 2 верхних кирпича и приподнимаем. Если нижние пять кирпичей висят — глина качественная. Глину для кладки необходимо предварительно замочить водой на 2 суток. При замачивании на более короткое время следует использовать тёплую воду.

Проведение строительных работ

Для устройства фундамента требуется разобрать полы. Определяем тип грунта — от этого зависит степень заглубления фундамента.

В зависимости от типа камина размечаем фундамент, увеличив его размер на 150–200 мм.

Внимание: «Привязывать» фундамент камина к фундаменту дома категорически запрещено.

Расположение фундамента под камин

Данная статья посвящена некоторым строительным тонкостям и хитростям, поэтому непосредственно кладка самого камина и трубы в данной статье не рассматривается. Это можно найти в любых руководствах, где описано доходчиво и грамотно, как можно построить печи камины для дачи своими руками. Единственное, что относится к кладке кирпича и что здесь следует упомянуть, — это «золотое правило», сохранившееся от наших дедов: чем меньше глины, тем лучше кладка. Это означает, что толщина глиняного слоя между кирпичами должна быть минимальной — в пределах 3–4 мм.

Из классического камина делаем камин-печь

Сохраняем тёплый воздух в помещении

Камин, по своим функциональным качествам, более вентилирует помещение, нежели его обогревает. Излишняя вентиляция и не позволяет быть камину обогревающим устройством для дачи. Но для этого современные технологии предлагают простую, но эффективную деталь — прозрачная дверца из жаропрочного стекла. Тепловое излучение всё так же будет обогревать комнату, но излишний ток тёплого воздуха в трубу прекратится.

Увеличиваем КПД камина

Планируя установить камин для дачи своими руками, который мог бы обогревать помещения, стоит обратить внимание на такую установку, как печь камин для дачи длительного горения. Камин имеет простое устройство — нужно только вставить бойлер в топочник камина. Для этого используем:

1. Бойлер (чугунный).
2. Трубопровод горячей воды.

С пламенем камина контактирует чугунный бойлер. От бойлера горячий теплоноситель (красная стрелка) перетекает к радиатору и нагревает его. Остывший теплоноситель (синяя стрелка) снова перетекает в бойлер и в нём нагревается. Получили круговорот теплоносителя. Бойлер можно сделать стационарным — для этого в процессе кладки в стенки камина предварительно закладываем резьбовые патрубки. Или же чугунная водяная система отопления может быть съёмной. Как первый вариант, так и второй, немного изменят вид камина, но эффективный нагрев помещения в достаточной степени компенсирует потерю эстетичного вида камина.

Обеспечение процесса тления

Если установить не простые дровяные камины для дачи, а установку длительного горения, то можно существенно сэкономить на топливе. Принцип установок длительного горения состоит в том, что сгорание топлива происходит при ограниченном доступе воздуха, а продукты сгорания (газы) используются для сжигания и получения тепловой энергии.

Установки длительного горения могут быть дровяные (пеллетные) или работающие на угле.

В заключение

Чтобы на своей даче своими руками построить камин, не требуется быть профессионалом высокого класса. Но обязательно нужно выполнять все требования строительной технологии, все пункты инструктивных указаний. Потому что бытует ложное мнение, будто камин — это упрощённая печь. При несоблюдении технологии в камине начинаются сложные аэродинамические процессы, способные создать сильные препятствия правильному горению топлива. Но строгое соблюдение технологии даст качественное изделие, удовлетворение от сделанной работы и радость общения у камина.

Печь-камин своими руками

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

• 1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
• 2 — Вязальная проволока
• 3 — Дверцы-чистки — 3 штуки
• 4 — Топка поддувала с регулировкой воздуха
• 5 — Каминная дверца для топки 500х500 мм
• 6 — Базальтовый шнур — 2 комплекта
• 7 — Задвижка трубы в кирпич — 3 штуки
• 8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!
