Межэтажные деревянные лестницы подбор комплектующих и несущих элементов

Особенности расчета деревянных лестниц с межэтажной площадкой

В частных двухэтажных домах наиболее популярна деревянная лестничная конструкция, состоящая из двух прямых маршей, соединенных площадкой либо забежными ступенями. Чтобы правильно произвести расчет деревянной лестницы, необходимо учитывать архитектурные особенности здания, а также материальные возможности и предпочтения его владельца. В зависимости от угла расположения маршей поворотной лестницы относительно друг друга, ее конструкция может быть выполнена в Г-образной либо П-образной форме. Г-образная состоит из лестничных пролетов, расположенных под прямым углом. Такую лестницу целесообразно устанавливать в углу помещения, чтобы марши размещались вдоль стен. У П-образной конструкции пролеты расположены под углом 180 градусов. Расчет лестниц и всех параметров рекомендуется выполнять еще на этапе проектирования здания. При этом руководствуются, прежде всего, нормативными документами ГОСТ и СНиП, в которых изложены допустимые значения размеров лестницы на второй этаж и размеров элементов для устройства безопасной и удобной лестничной конструкции.

Выбор древесины для изготовления лестницы

Элементы деревянной лестницы могут быть выполнены из различных пород дерева. При выборе древесины учитывают степень твердости, устойчивость к гниению, а также декоративные характеристики и стоимость.

В зависимости от предполагаемой нагрузки на лестничную конструкцию, используют твердые, средней твердости или мягкие сорта древесины. Обычно, если предполагается интенсивное использование лестницы, ее изготавливают из более прочных и долговечных сортов древесины. Мягкое дерево легче подвергается обработке, его целесообразно использовать для изготовления элементов лестницы, не несущих высокую функциональную нагрузку, например, для элементов ограждения.

Породы дерева устойчивые к гниению используют для строительства деревянной конструкции в помещении с повышенной влажностью. В любом случае, для более продолжительной эксплуатации рекомендуется тщательно обработать все детали из дерева специальными защитными средствами.

Основные параметры для расчета деревянной лестницы

Чтобы правильно выполнить все расчеты и сделать чертеж конструкции лестницы учитывают следующие параметры:

• угол наклона;
• площадь межэтажной площадки;
• количество и параметры ступеней;
• ширина маршей;
• размер лестничного проема;
• размеры и расположение элементов ограждения.

Для осуществления расчетов лестницы на листе бумаги формата А4 с миллиметровой сеткой предварительно составляют схему помещения. Вычисления производят с учетом габаритов пространства, где будет установлена лестница. Все рекомендуемые размеры деталей лестницы основаны на средних значениях роста, размера ноги и величины шага взрослого человека.

Важно!Чтобы наглядно оценить будущую конструкцию при построении чертежа необходимо соблюдать масштабы деталей.

Угол наклона

Оптимальным с точки зрения безопасности и комфорта перемещения по лестнице считается угол наклона в 40-450, но такая конструкция занимает много места. Для наиболее рационального использования пространства в помещении угол наклона незначительно увеличивают, соответственно уменьшается и длина маршей.

Размер лестничной площадки

Площадь лестничной площадки должна быть достаточной, чтобы на ней мог свободно разместиться один человек и сделать широкий шаг. От формы конструкции зависит размер площадки. Г-образная лестница оборудуется квадратной площадкой. Ее сторона будет равной ширине лестничных пролетов. Ширина площадки П-образной конструкции должна составлять не менее 80 см. Для определения длины суммируют ширину двух маршей и добавляют размер зазора между ними.

Расчет параметров ступеней

Для расчета деталей лестницы понадобится высота этажа, которая представляет собой расстояние между чистовыми полами нижнего и верхнего этажей.

Важно!Если последняя ступень устанавливается на уровне пола второго этажа, при определении количества ступенек следует учитывать толщину досок.

Для определения длины лестничных пролетов глубину проступи умножают на число ступеней. Рекомендованная ширина марша составляет 80-120 см. Удобными считаются марши, оборудованные не более 18 ступенями. При этом ширина ступеней должна находиться в допустимых пределах от 25 до 35 см. Глубину ступени вычисляют, разделив длину марша на число всех ступеней. Если данная величина меньше допустимой, глубину проступи деревянных лестниц можно увеличить на 1-3 см при помощи нависающих ступеней. Рекомендованный размер подступенка ступеней варьирует от 12 до 22 см. Чтобы определить этот параметр для конкретной конструкции, от высоты помещения отнимают толщину материала и делят на число ступеней. Ширина доски для данного элемента лестницы должна находиться в пределах от 1,8 до 2,5 см. Оптимальным соотношением величины подступенка к проступи является 15:30 см. Расчет размеров ступеней

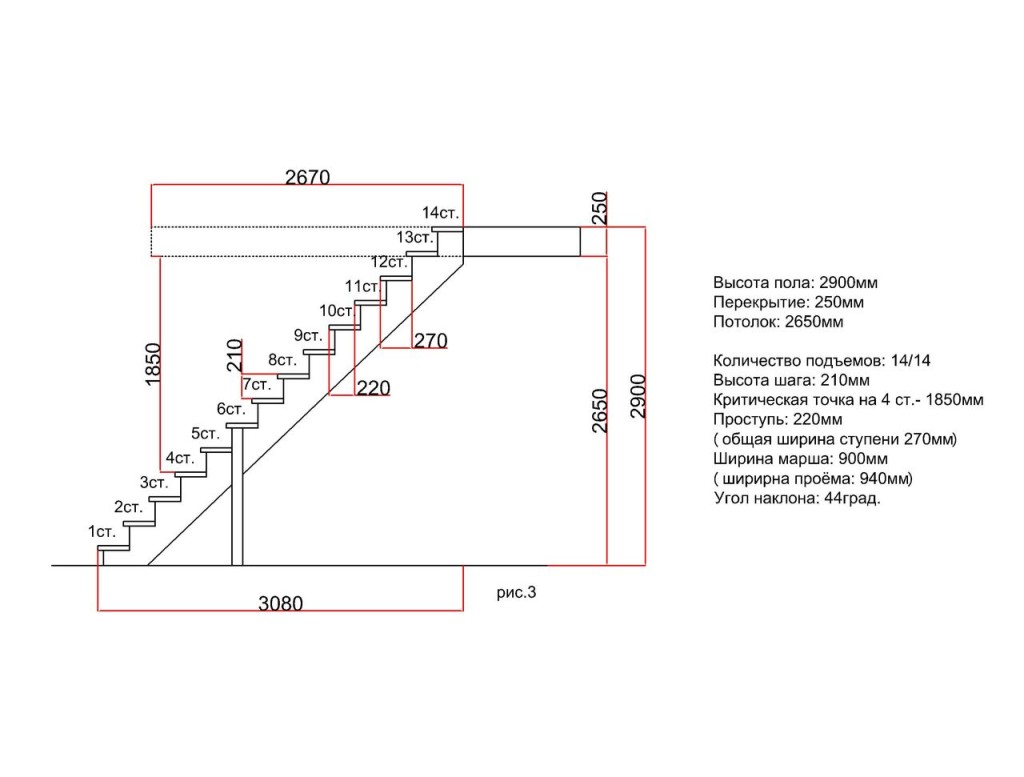

Расчет размера лестницы

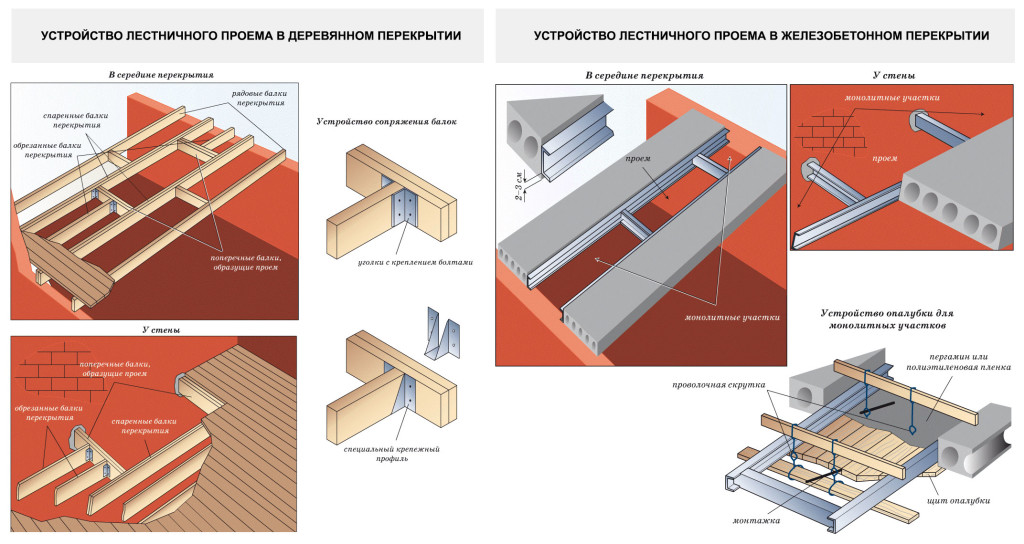

Лестничный проем

При вычислении размеров проема под лестничную конструкцию для выхода на верхний этаж следят, чтобы свободное пространство от поверхности ступеней до перекрытия на протяжении всей лестницы составляло не менее 2-х метров. В ином случае взрослый человек при ходьбе будет инстинктивно пригибаться. Если произведен расчет параметров ступеней, длину проема можно вычислить, умножив ширину ступеней на их количество. Ширину проема делают равной ширине лестничной конструкции.

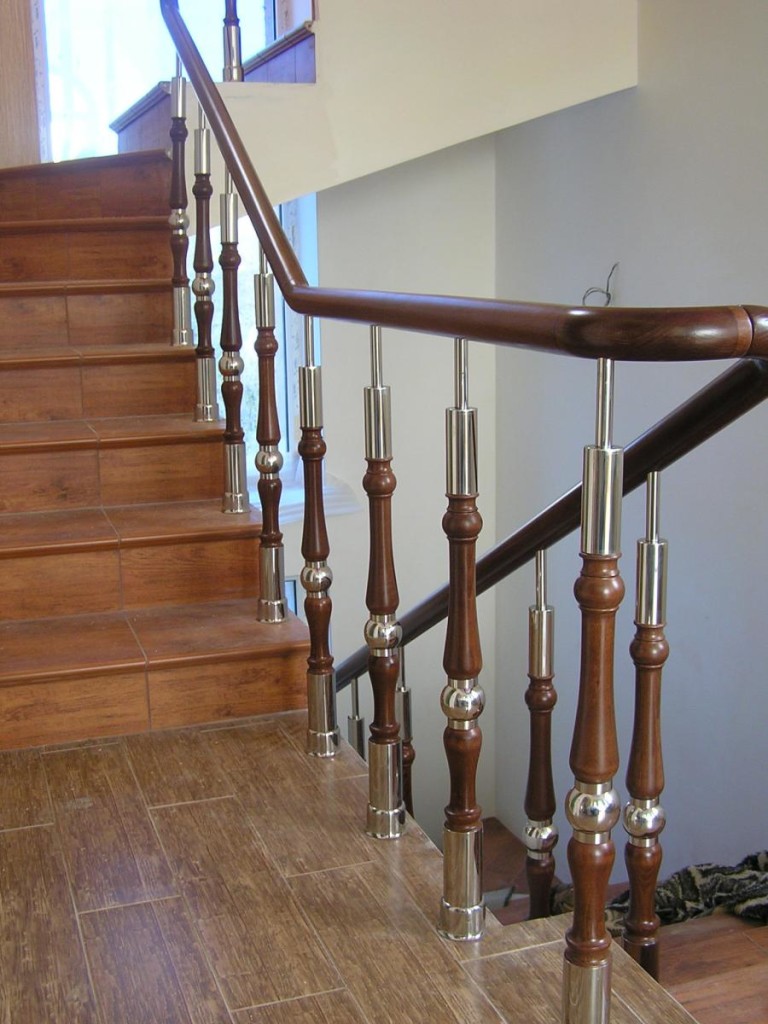

Устройство ограждения

Высота ограждения согласно установленным строительным нормам составляет от 90 до 110 см. Безопасное расстояние между опорными столбиками не должно превышать 15 см. Дополнительно определяют необходимые составляющие элементы для устройства балюстрады на межэтажной площадке. При расчете длины поручня учитывают длину ограждения на двух маршах, а также на площадке.

Для создания максимально точной лестничной конструкции все детали сначала рекомендуется собрать вчерне. Это позволяет просверлить по данной сборке все необходимые разметочные отверстия, а также выявить и устранить недостатки. Затем черновой вариант лестницы разбирают и подготавливают элементы к итоговой сборке.

Александр Быков. Автор.
Копирайтер: строительство, ремонт.
Образование: Тернопольская академия народного хозяйства специальность «Менеджмент организаций». Опыт работы в копирайтинге: С 2014 года по настоящий момент.

Элементы деревянной лестницы

Если вы собираетесь строить деревянную лестницу своими руками, вы должны хорошо разобраться в ее конструкции. Чтобы правильно изготовить все элементы лестницы из дерева, необходимо представлять в деталях весь процесс.

В данной статье мы с вами разберем все основные и обязательные элементы лестницы, а также дополнительные комплектующие, которые смогут украсить и дополнить готовую конструкцию.

Элементы деревянных лестниц

Из каких элементов и комплектующих будет состоять лестница, зависит от того, какого вида лестницу и на какой конструкции вы выберете.

Перед началом производства работ вы должны определиться, из какого дерева будет строиться лестница. Все комплектующие для деревянных лестниц из сосны будут более доступны, по сравнению с другими породами дерева.

На выбор вида лестницы и ее конструкции в первую очередь влияют:

• площадь, выделенная под лестницу;
• габариты потолочного проема;
• высота потолка и толщина перекрытия;
• ваши предпочтения.

Исходя из этих данных, будут определяться и все составные элементы будущей лестницы. Рассмотрим их детально

Каркас

Одним из двух самых главных элементов лестницы является ее каркас (или несущие элементы).

Несущие элементы лестницы подразделяются на несколько видов:

• На косоуре. Конфигурация лестницы выполнена таким образом, что ступени расположены на несущей конструкции, как на полочках.

• На тетиве. Каркас аналогичен косоуру, за тем лишь исключением, что ступени располагаются между двух направляющих.

• На больцах. В данной конструкции ступени крепятся с одной стороны к стене или к любому из вышепредставленных типов конструкций, а с другой стороны при помощи больцев к перилам.

• Модульная. Каркас собирается из заранее подготовленных блоков. Используются стандартные блоки, из которых есть возможность собрать лестницу с любыми параметрами.

Существует еще одна конструкция, но она может быть выполнена только в сочетании с металлическим каркасом, это консольная лестница.

Ступени

Вторым главным элементом любой лестницы, без которого невозможно ее изготовить, является ступени.

Ступени в зависимости от конструкции подразделяются:

• Открытые. Без подступенка, используется только проступь.

• Закрытые. Выполнены в сочетании подступенка и проступи.

Элементы ступеней для лестницы из дерева различаются по форме в зависимости от конструкции, на которой используются, и могут быть:

• прямые;
• трапециевидные;
• забежные;
• радиальные (полукруглые);
• гусиный шаг.

Площадка

Не является обязательным элементом деревянной лестницы. Лестничные площадки используются в прямых лестницах как промежуточные при длинном марше, и в поворотных для перехода на другой марш. В обоих случаях их наличие может быть исключено.

В поворотных лестницах площадки могут быть заменены поворотными и забежными ступенями.

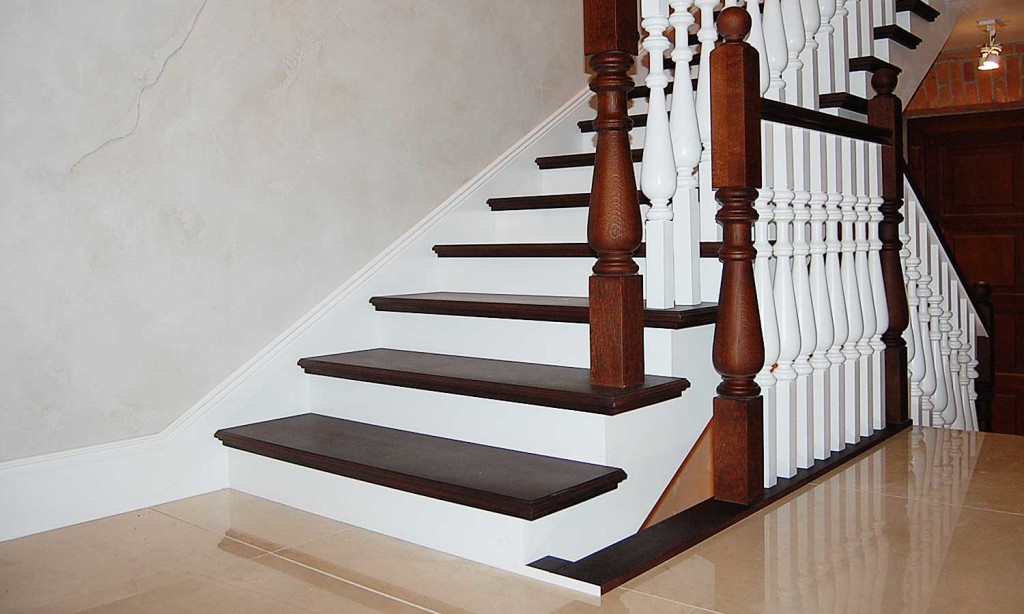

Ограждение

Ограждения также не являются обязательным компонентом. Требуется их использовать в первую очередь для безопасности, особенно если лестницей пользуются дети.

Ограждения могут устанавливаться как на лестницу, так и для ограждения потолочного проема на верхнем этаже.

Ограждения, в свою очередь, включают:

• опорные стойки, на которых держится вся конструкция,
• балясины,
• поручень.

Ограждением лестничного проема также является балюстрада, которая состоит:

• поручня,
• балясин,
• подбалясенника (нижняя часть ограждения, к которой крепятся балясины).

Дополнительные комплектующие

Дополнительными комплектующими для лестницы из дерева являются:

• Крепежные элементы. Возможна сборка лестницы без применения специального крепежа, путем соединения элементов конструкции в паз с предварительной обработкой места соединение столярным клеем.
• Декоративные заглушки. Применяются в том случае, если все же используется специальный крепеж, чтобы закрыть место крепежа.

Расчёт лестницы

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

• прямые, поворотные, Г и П образные лестницы;
• лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
• производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
• все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

• Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
• Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
• Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
• Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
• Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Расчет деревянной лестницы: определение числа ступеней и высоты подступенка, ширины проступи, марша, длины лестницы и косоура

В настоящее время довольно редко встречаются одноэтажные дачные или загородные дома, как правило, это двухэтажные и трехэтажные сооружения. В данной ситуации возникает необходимость выполнить наиболее оптимальное передвижение между этажами.

Идеальным решением этой проблемы будет изготовление деревянной лестницы, обеспечивающей комфортный подъем и транспортировку тяжелой техники или мебели. В рамках данной статьи мы детально рассмотрим вопрос о том, как выполнить расчет деревянных лестниц.

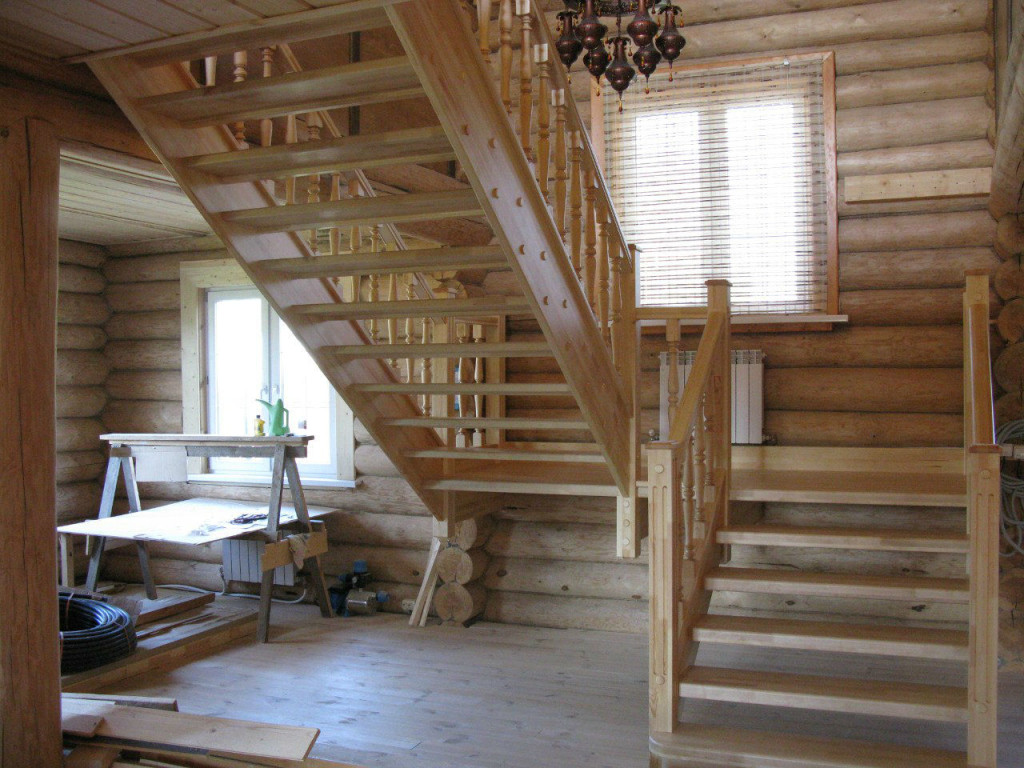

Фото деревянного изделия

Последовательность расчета

Перед тем, как рассчитать деревянную лестницу, необходимо выбрать наиболее предпочтительный вариант конструкции, ориентируясь на удобство месторасположения, используемое пространство, подъем и конфигурацию, а также эстетические соображения.

Определение числа ступеней и высоты подступенка

Итак, в первую очередь следует рассчитать своими руками количество ступеней, а также величину подступенка:

1. Чтобы определить размер конструкции, необходимо замерить расстояние от основания отметки чистового пола 1-го этажа до отметки чистового пола 2-го этажа. В случае если чистовой пол еще не оборудован, его размеры рекомендуется заложить приблизительно. Это связано с тем, что монтаж лестницы осуществляется исключительно на чистовой пол;
2. В данном случае условно принимаем:
   • Расстояние от потолка до пола – 250 см;
   • Толщина перекрытия между этажами с учетом пола – 35 см;
   • В итоге получаем – 285 см;
3. Подсчеты нужно выполнять, ориентируясь на размер подступенка. В большинстве случаев стандартная величина пребывает в диапазоне 15,2 – 19,2 см. Данная высота считается наиболее предпочтительной для удобства использования;

Величина подступенка

1. Большая длина чересчур сложна для спуска и тяжела для подъема. Меньшая же, в свою очередь, будет сбивать шаг. Учитывая данный интервал, принимаем среднее значение (допускается использовать любое) – 17 см;
2. Итак, на данном этапе расчет деревянных лестниц осуществляется следующим образом:
   • Высота/высоту подступенка = число ступеней;
   • 285/17=16,76;
3. В связи с тем, что число ступеней должно быть целым числом, округление производится в большую сторону, то есть в результате получилось 17 штук;
4. В данном случае возможны следующие варианты:

• Первая забежная ступень лестницы делается небольшой, а последующие с подступенком в 17 см;
• Пересчитать и получить более точный, но, к сожалению, неровный вариант. С этой целью высота лестницы делится на число ступеней: 285/17=16,76;
• Выполняется 17 ступеней одинакового размера, с высотой подступенка 16,76 см.

Основные элементы

Определение ширины проступи

Как правило, наиболее целесообразная ширина проступи составляет 22 см, максимально возможная – 37-40 см. Если расстояние будет больше, то начнет сбиваться шаг, если меньше – будет трудно спускаться.

Для более точного определения существует следующая зависимость:

• a+b =47 см;
• 2a+b =67 см.

где, высота поступенка – a, ширина проступи – b.

Попробуем посчитать по первой формуле: 47-16,7=30,3 см. Данная ширина вполне приемлема, поэтому ее допускается округлить до 30 см.

Выполним действие по следующей формуле: 2a+16,7=64, в результате a=23,65. Эта ширина чересчур мала, поэтому необходимо воспользоваться данными, которые были получены из первой формулы.

Ширина проступи

Определение ширины марша

В принципе, ширина лестничного марша не имеет каких-либо жестких ограничений, при этом количество маршей напрямую связано с местом предполагаемого расположения.

В большинстве случаев минимальная удобная ширина составляет 80 см. Если длина будет меньше, могут возникнуть проблемы с проносом мебели или с проходом полных людей. Наиболее предпочтительный вариант – ширина в диапазоне от 100 до 140 см.

Важно!
Чтобы конструкция смотрелась в целом органично, ширина марша должна быть кратна ширине проступи.

Итак, в нашем случае получается – 60, 90, 120 и 160 см.

Длина лестницы

Чтобы произвести расчет и построение деревянных лестниц потребуются два значения, которые были рассчитаны ранее – это количество ступеней и ширина проступи:

1. Количество*ширину = длина. То есть 16*30=480 см;
2. 480 см – величина довольно большая, которая впоследствии займет много пространства;
3. В случае если нет возможности обустроить подобное прямое сооружение в один марш, потребуется заменить ее на двухмаршевую конструкцию лестницы с поворотом на 180˚;
4. При этом можно выполнить поворотные ступеньки или разделительную площадку.

Важно!
Данные подсчеты целесообразней осуществлять с помощью специальных программ, они позволят наглядно увидеть месторасположение элементов будущей конструкции, а цена на постройку будет более точная.

Величина просвета над ступенями

В большинстве случаев начало марша располагается под потолком, таким образом, над головой идущего производится уменьшение свободного пространства.

Важно еще на этапе проектирования грамотно определить высоту от наиболее высокой ступени, которая находится под потолком, до потолка. При этом минимально допустимое значение, обеспечивающее удобный заход даже самым высоким людям, находится в диапазоне 195-200 см.

Величина просвета

Определение длины косоура

Данную величину необходимо считать по теореме Пифагора.

Инструкция по определению размера косоура:

• Высота лестницы 2 +длина лестницы 2 = длина косоура 2 .
• 480 2 +258 2 .
• 23040+81225.
• В результате величина косоура составит 558,23 см. В данном случае необходимо брать с запасом, к примеру, 560 или 580 см.

Специализированные программы

На сегодняшний день существуют специализированные программы, они представляют интерес не только для дизайнеров, но и для людей, которые заинтересованы в проектировании собственного будущего жилища и готовы самостоятельно произвести математический расчет.

Программы для расчета конструкций являются одними из них.

Им характерны следующие преимущества:

1. Они позволяют выполнять расчеты конструкций, располагаемых в домах, промышленных помещениях или объектах, а также межэтажных деревянных сооружений;
2. Появляется возможность не только определять размеры будущих конструкций, но и производить их просмотр в вариантах 2Dи 3D;
3. Данная программа универсальна тем, что выбор элементов дизайна, будущего материала, формы и величины ступеней, а также прочих необходимых составляющих, можно производить здесь же;
4. Возможность создания нестандартных площадок, проектировка спиральных, маршевых, винтовых и других типов конструкций;

Винтовое изделие

1. Завершенный проект, можно вывести на печать в обычном формате;
2. В программу, как правило, входит калькулятор расчета деревянной лестницы и её элементов.

Итоги

Расчет и проектирование деревянных лестниц – это довольно важные работы по обустройству дома. Специализированные программы позволяют определить оптимальную форму сооружения, наиболее вписывающуюся в интерьер.

Они в процессе монтажа позволяют избежать возможные ошибки. А видео в этой статье, в свою очередь, поможет разобраться в методике грамотного проведения расчета деревянных конструкций.
