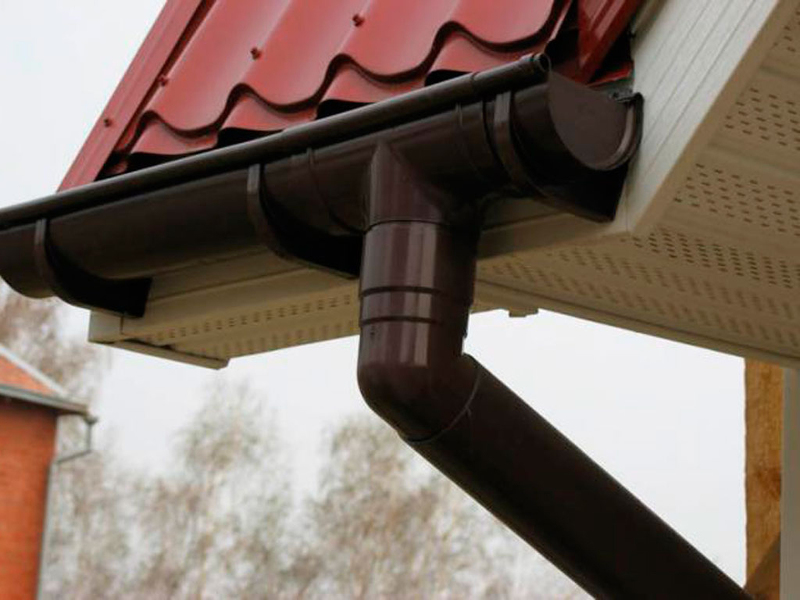

Водосточный желоб расположенный под правильным наклоном

Водосточный желоб: уклон, монтаж и виды

Одним из главных элементов кровли, без которого невозможна её нормальная эксплуатация – это система водоотведения. Её надежная работа является залогом длительной эксплуатации всего здания. Она благополучно защищает фасад, отмостку и фундамент здания от чрезмерного увлажнения. Нормальное функционирование системы водоотведения возможно, только если соблюсти все правила монтажа, а в особенности уклон водосточного желоба. В зависимости от типа и конструкции крыши подбираются индивидуальные параметры водостока.

Конструкция и разновидности водостока

Конструкция водосточной системы состоит из следующих элементов:

• крепежные кронштейны;
• желоба;
• водосточные трубы;
• воронки;
• дополнительные аксессуары.

Крепежный кронштейн (крюк) – это элемент конструкции водосточной системы, который необходим для крепления к стенам и крыше здания водосточных труб и желобов. Их форма является определяющей для конструкции кронштейнов, которые предназначены для монтажа этих изделий. Во время выполнения монтажных работ особое внимание уделяют месту установки кронштейнов, потому как уклон желоба водостока будет зависеть от их пространственного расположения. Для предотвращения преждевременной коррозии крюки изготавливают в оцинкованном исполнении.

Желоба могут различаться между собой по форме, поэтому в каждом индивидуальном случае определяются расчетом. Главное правило при выборе их формы — это чем больше сечение желоба, тем большее количество воды он сможет принять. Современная система водоотвода предполагает наличие этих деталей по всему периметра здания. С этой целью они комплектуются специальными угловыми частями, благодаря которым желоба огибают углы зданий. Для предотвращения стока воды используется заглушка в глухом углу желоба, а для их соединения между собой используют специальные соединительные аксессуары. В нормативной документации указано, что уклон водосточного желоба СНИП нормирует исходя из требований 1 мм уклона на 1 метр погонный желоба.

Водосточные трубы рекомендуют устанавливать на солнечной стороне зданий, в зависимости от формы они могут быть круглые или квадратные. У водосточных труб квадратного сечения пропускная способность значительно выше, поэтому их предпочтительней устанавливать для крыш с большой площадью. Следует учесть, что форма водосточной трубы должна соответствовать форме желоба, иначе не получится их нормально стыковать между собой. Для осуществления поворотов и изгибов дополнительно применяются специальные аксессуары в виде изогнутых колен в боковую или фронтальную плоскость.

Воронка водосточной системы предназначена для сбора воды из желобов, поэтому её диаметр определяется количеством собираемой с крыши воды. Для больших объемов жидкости используют воронки с большим приемником и сечением отходящей трубы.

Водосточные системы могут отличаться между собой по материалу изготовления комплектующих частей. На данный момент существует два основных типа:

• пластиковые;
• железные оцинкованные.

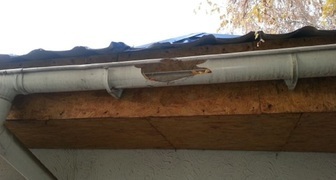

При выборе определенного типа системы водостока следует учесть факт, что монтаж пластиковой системы намного проще, пластиковые детали не боятся царапин. Тогда как оцинкованные детали при внешних повреждениях очень быстро распространяют коррозию. Оцинкованные детали водосточной системы дополнительно покрывают защитным полимерным слоем, он значительно продляет срок эксплуатации. Но, в случае повреждения защитного полимерного покрытия, происходит очень быстрый процесс окисления и покрытия места дефекта коррозией. Пластиковые водосточные системы дешевле своих металлических аналогов, нормативный уклон желоба водостока ими выполнить намного проще, но у них имеется существенный недостаток. При температуре ниже нуля пластик становится очень ломким и хрупким, в результате чего он ломается даже под давлением снежной массы.

По этой причине в районах с большим количеством осадков в зимнее время строительные нормы рекомендуют установку оцинкованных водостоков, которые имеют более высокую механическую прочность!

Особенности монтажа

Монтаж системы для стока воды является наиболее важным моментом, который требует ответственного подхода, и соблюдения многочисленных правил. Непосредственно перед монтажом следует произвести разметку с указанием мест установки кронштейнов (крюков), углов и водосточных труб. Разметка начинается с самых высоких точек системы и последовательно продвигается вниз. Оптимальный уклон водосточных желобов составляет порядка 2-5 миллиметра на погонный метр, а минимальный уклон водосточного желоба составляет 1 миллиметр на погонный метр. Наиболее удобный инструмент при разметке – это длинный тонкий шнур и уровень. Во время разметки выполняют наметку мест крепления кронштейнов (крюков), на которые впоследствии будут навешиваться желоба и трубы.

После окончания разметки приступают к монтажу кронштейнов, которые должны соответствовать форме желобов. Кронштейны на верхних точках должны выставляться с учетом уровня ниже 5 см от плоскости крыши. После этого устанавливают кронштейны нижнего уровня, для чего натягивается шнур и определяется необходимый уклон водосточного желоба. Промежуточные кронштейны устанавливают с ориентировкой на верхний и нижний уровень. Желоба соединяют между собой встык, при этом места соединения дополнительно укрепляют герметиком на силиконовой основе, прокладками из резины или заклепками. Капельники, которые предназначены для отвода воды из подкрышного пространства, должны заходить в желоба не менее, чем на 2 сантиметра.

Следует знать, что желоба подвержены тепловому расширению, поэтому при их монтаже довольно часто используют компенсаторы. Они объединяют различные части водосточной системы в одно целое и компенсируют любые тепловые расширения водосточной системы без нарушения её целостности.

После монтажа систему водостока заполняют водой, в местах, где уклон желоба водостока недостаточен, будет собираться вода. В случае если он изготовлен из пластика, потребуется подкорректировать параметры кронштейна. При установке оцинкованного водостока можно изменить угол при помощи молотка и деревянной бобышки.

Следующим этапом монтажа системы для стока воды является установка воронок в следующем порядке:

• в желобах делаются прорези при помощи ножовки по металлу;
• на оцинкованных желобах дополнительно подгибаются края;
• воронку располагают таким образом, чтобы передний фальц прочно и надежно сцепился с кромкой желоба;
• фиксаторы на воронке необходимо завести за заднюю часть желоба.

Для крепления желоба и воронки при использовании пластиковых деталей применяют клей специального назначения. После установки всех воронок на водосточные трубы производят монтаж заглушек, которые препятствуют проходу воды в ненужном направлении.

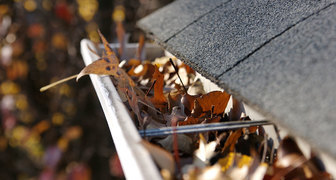

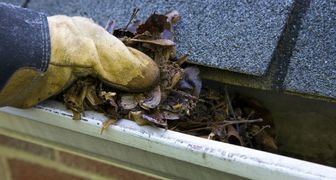

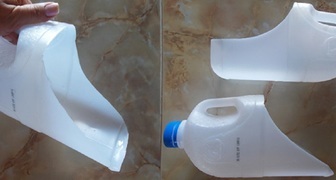

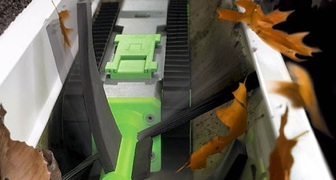

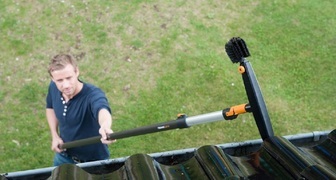

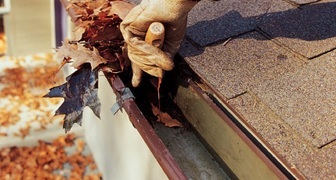

В последнюю очередь приступают к монтажу дополнительных аксессуаров, к которым относят решетку-листеуловитель и систему кабельного обогрева. Эксплуатация водосточной системы предполагает периодическую очистку от засорений, главным из которых является листва. Независимо от того, какой уклон желоба водостока, его засорение листвой не даст возможности эффективно отводить жидкость. Чтобы этого избежать и значительно продлить срок между очистками, используют решетку — листеуловитель, которая монтируется непосредственно на желоба и имеет перфорированную поверхность по всей длине.

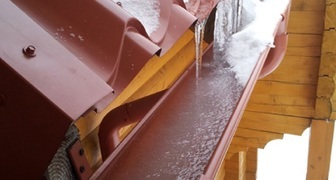

В зимний период времени возникают значительные сложности с отводом воды в результате промерзания водосточной системы. Во избежание этого производят установку системы антиобледенения, основной задачей которой является сохранение работоспособности водосточной системы при отрицательных температурах. Самым распространенным вариантом является установка нагревательного кабеля по всей длине водосточной системы и контроллера температуры для управления нагревом.

Видеоинструкция, как произвести установку прямоугольного желоба.

Идеальный уклон водосточного желоба на 1 метр длины

Каким в теории должен быть правильный уклон водосточного желоба на 1 метр длины? Эта простенькая на первый взгляд задачка иногда ставит в тупик неопытного застройщика. Между тем ответ прост. Он давно прописан в СНИП и подтвержден практическим использованием систем водостока.

К монтажу подобной системы следует отнестись со всей ответственностью. Ведь что произойдет при неправильной установку или выборе неправильного угла наклона? Медленное разрушение стены и фундамента. Это крайне неприятные вещи.

Для начала нужно определиться: простой уклон мы будем проектировать или двойной? Здесь имеются такие рекомендации.

• Если длина рабочей зоны водосточного желоба составляет менее 24 м — можно применить конструкцию А (простого уклона).
• Если эта цифра больше 24 м — рекомендуется к использованию двойной уклон водосточного желоба (вариант В).

Теперь чистая конкретика.

1. Итак, существует ли минимальное значение уклона водосточного желоба на 1 метр его длины? Да, оно равно 1 мм на 1 метр погонный всей конструкции.
2. А есть ли средняя цифра? Тоже есть. Рекомендуемый уклон должен составлять 2-3 мм на 1 метр.

Таким образом, если длина ската равна, допустим, 10 метрам, то перепад высот между крайними кронштейнами должен быть равен 20-30 мм.

Это общепринятые параметры. Почему так важно их соблюдать? Почему нельзя выйти за пределы этих показателей?

• Если угол наклона будет слишком велик, принимающая воронка водостока просто не справится с таким потоком воды.
• Если он будет мал, влага застоится в желобе. И если в теплое время это не столь критично, то в зимнее масса снега и льда вполне способна вывести всю конструкцию из строя.

Вот почему нужно неукоснительно придерживаться при монтаже приведенных параметров. На практике это выглядит так.

Монтируется кронштейн в самой высокой точке водостока. Затем в самой нижней с таким расчетом, чтобы выдержать озвученные выше значения. Затем между этими крайними крюками натягивается шнур, и по нему выставляются остальные кронштейны.

Кстати, о шаге крюков. Если система из пластика, он обычно равен 500-600 мм. Если из металла — 750-1500 мм.

Это то, что надо знать об уклоне водосточного желоба на 1 метр погонный его общей длины.

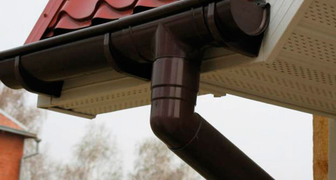

Водосточный желоб расположенный под правильным наклоном

Читайте в рубрике

На сегодняшний день гибкая черепица является самым популярным материалом для покрытия крыш частных домов и дач. Мы расскажем чем отличается технология укладки гибкой черепицы от других видов кровельного покрытия, рассмотрим виды, преимущества и недостатки этого материала, а также назовем лучших производителей на рынке России.

Технониколь — одна из самых известных компаний в России по изготовлению материалов для покрытия крыш. В этой статье мы расскажем, из каких слоев состоит мягкая кровля Технониколь, чтобы максимально упростить удобство монтажа, а также подробно рассмотрим технологию укладки этого материала на различные основания.

Даже простой гаражный бокс, независимо от своих размеров, нуждается в кровле. Если работа будет выполняться без помощи специалистов, а возводится крыша на гараж своими руками, то первостепенными критериями выбора конструкции и материалов является: стоимость, сложность работы, и возможность ее выполнить. Мы рассмотрим варианты кровли для простых и сложных построек, а также расскажем чем ее покрыть, и как утеплить.

Несложная конструкция позволяет установить дымоход своими руками, но следует учитывать, что от этого элемента отопительной системы зависит ваша безопасность. Мы расскажем, как правильно рассчитать длину и диаметр трубы, подобрать необходимую конструкцию и материалы, а также правильно выполнить монтаж современной дымоходной сэндвич-системы.

Рулонные материалы — один из самых распространенных видов кровельных покрытий. Их популярность обоснована простотой монтажа, малым весом, надежной защитой от влаги. Мы рассмотрим основные виды мягких материалов, их достоинства и недостатки, а также пошагово разберем ремонт кровли из рулонных материалов при различных типах повреждений.

Вопрос, чем покрыть крышу дома или постройки — всегда актуален для дачника. Строительные магазины всегда советуют материалы партнеров, более выгодные к продаже. Чтобы выбрать наиболее подходящий материал для крыши дома, необходимо знать какие виды покрытий бывают, и чем они отличаются.

Чтобы баня приносила не только физическое, но и эстетическое удовольствие, и служила долгое время — нужно снабдить ее надежной практичной и красивой кровлей. Мы расскажем, каким образом монтируется крыша бани своими руками: инструкция по возведению, а также подробные схемы и чертежи, фото и видео монтажа — помогут справиться с этой нелегкой задачей без помощи специалистов.

Вальмовая крыша идеально подходит для защиты современных домов и дач. Мы расскажем, какие достоинства и недостатки имеет такая кровля, как рассчитать площадь покрытия и материалы для стропильной системы, чтобы сделать вальмовую крышу своими руками, а также поделимся необходимыми чертежами и схемами.

Ондулин — современный экологически чистый кровельный материал, обладающий рядом неоспоримых преимуществ, выгодно выделяющий его среди других кровельных материалов. Его нередко называют мягким, или евро-шифером, так как визуально они очень схожи. Мы расскажем как рассчитать количество листов и крепежного материала чтобы покрыть крышу своими руками, а также какие достоинства и недостатки имеет ондулин, инструкция по монтажу которого подробно рассмотрена в нашем материале.

Все чаще для покрытия кровли частного дома и возведения заборов на дачном участке используется профнастил. Мы расскажем как правильно выбрать профлист: размеры листа, толщину и высоту профилирования — характеристики материала играют значительную роль. Именно от них зависит жесткость листа, и то, как долго прослужит профнастил для кровли.

• Вопрос / Ответ
• Новости и события
• Реклама
• Партнеры

Vsadu.ru — образовательный интернет-журнал о даче, саде и огороде, календарь садовода огородника на каждый день, советы по уходу за садом и огородом.

Бесплатные консультации по строительству таунхауса, загородного дома, дачи. Подбору оборудования для дачи, благоустройству, ландшафтному дизайну, выбору деревьев и кустарников, уход за цветами и растениями. Ответы на вопросы, новости, события, анонсы выставок и мероприятий. Рецепты вкусных и полезных блюд и напитков из овощей, фруктов и ягод.

Как рассчитать минимальный уклон водосточного желоба

Назначение водосточной системы – отвод воды с крыш зданий и сооружений. Состоит она из двух частей: горизонтальной и вертикальной. Первая – это желоба, уложенные под краем кровельного материала под определенным углом. Вторая – вертикально установленные трубы. Соединяются обе части между собой приемными воронками. Главная характеристика системы – угол наклона водосточного желоба.

Для чего нужен уклон

Наклонная плоскость является причиной движения жидкости. В вертикальных трубах востока она будет перемещаться без проблем. Чтобы происходило ее стекание по желобам первой части водосточной системы, их надо уложить под наклоном. Если этого не сделать, вода будет собираться в желобах, застаиваться там, а при накоплении переливаться через края лотков, заливая стены и фундамент здания.

Есть и противоположная сторона ситуации. Если угол наклона водостока будет большим, это в первую очередь испортит фасад дома. Система отвода воды с крыш будет выделяться не лучшим образом.

Отвод воды в данном случае будет происходить максимально эффективно. Но в месте стыковки желобов с вертикальными трубами будет скапливаться большой объем воды, который трубы могут не принять полностью, может произойти тот же перелив. Проблему можно решить установкой приемных воронок большего размера. Но это также скажется на внешнем виде фасада.

Оптимальный угол наклона

Движение воды может происходить уже при угле наклона в 1° – это 1 мм смещения одного из краев желоба по вертикали относительно противоположной стороны с учетом длины лотка в 1 м. Но для водосточной системы этот параметр критичный, особенно когда идет ливень. Никто не запрещает этот показатель использовать в процессе проектирования или монтажа водостока, но горизонтальная часть водостока с большим потоком жидкости в данном случае не справиться.

Существуют рекомендуемые нормативы:

• минимальный уклон желобов водосточной системы – 3 мм;
• максимальный – 5 мм.

Угол наклона выбирают в зависимости диаметра устанавливаемых желобов. Зависимость такая: чем больше диаметр, тем меньше наклон горизонтальной части водосточной системы.

Уклон также увеличивают в том случае, если водосток представляет собой сборное сооружение: система имеет сложную структуру, состоящую из отдельных участков, стыкуемых между собой. Обычно такие водостоки устанавливают на разноуровневых кровельных конструкциях.

Правила монтажа желобов водостока

До начала монтажа необходимо правильно подобрать ширину желобов. Это зависит от площади скатов крыши. Чем они больше, тем должен быть большим диаметр. Зависимость такая:

• площадь крыши в пределах 50-70 м² – желоба шириной 90 мм;
• площадь скатов от 70 до 140 м² – водосточные лотки шириной 125-130 мм.

Есть еще один параметр, который определяет длину горизонтальной части водосточной системы дома: расстояние между вертикальными трубными стояками водостока. Максимальный размер – 12 м. Наклон желобов будет выставляться именно на этой части кровельной конструкции.

Рассчитывают уклоны водосточной трубы на 1 м в миллиметрах. К примеру, если длина горизонтальной части водостока равна 10 м, угол наклона рассчитывается так: на каждый метр конструкции опускание одного из концов лотка производится, к примеру, максимально на 5 мм; значит, на десятиметровую длину опускание произойдет на 50 мм или 5 см.

На первом этапе монтажа водосточной системы устанавливают метки двух концов желобчатой конструкции. Делают это так:

1. От одного из краев горизонтальной части, которая расположена на противоположной стороне от вертикальной части, наносится метка. Ее расположение по вертикали определяется размерами выбранных кронштейнов, на которые будут укладываться водосточные лотки.
2. В нее вкручивают саморез.
3. Вкручивают саморез на противоположной стороне кровельной конструкции. Он должен находиться на одном горизонтальном уровне с первым крепежным изделием.
4. От второго шурупа опускают вниз 5 см, куда вкручивают третий саморез. Второй можно выкрутить.
5. Соединяют между собой первый шуруп и третий, для чего используют прочную нить или леску. Это и есть контур расположения желобчатой конструкции.
6. В местах расположения саморезов устанавливают по кронштейну. Их крепят к лобовой доске, к первому элементу обрешетки или к стропилам крыши.
7. Промежуточные кронштейны устанавливают через каждые 50-100 см строго по намеченному контуру.
8. Нить удаляют и переходят к монтажу восточных желобов.

Монтаж горизонтальных водостоков – это установка лотков на кронштейны по технологии раструбного соединения. Последующий элемент укладывается под предыдущий. Нахлест – 10 см. Этот участок рекомендуется дополнительно герметизировать, используя, к примеру, силиконовый герметик. Оптимально – если стык двух лотков попадет на кронштейн.

Способов крепления желобов к кронштейнам несколько. Часто используемый – загиб внешнего края поддерживающего элемента за борта лотков. Можно использовать вязальную проволоку или применить саморезы, которые вкручивают сразу сквозь кронштейн и лоток. Есть на рынке и более сложные, но высокоэффективные методы.

Как только будет смонтирована горизонтальная часть, переходят к вертикальной. Это обычная установка труб раструбным способом, которые крепят к стене специальными хомутами посредством саморезов и пластмассовых дюбелей. Далее устанавливают приемные воронки, которые являются переходным элементом между горизонтальной частью водостока и вертикальной. Здесь главная задача – герметичность между воронкой и желобом, а также между первой и вертикально установленной трубой.

Нередко встречаются ситуации, когда горизонтальная часть водосточной системы, устанавливаемой на один скат кровли, состоит из двух частей, которые располагаются с наклоном в одну точку. В ней монтируется вертикальный трубный стояк. В этом случае расчет наклона и размеров элементов водостока производят с учетом половины площади ската, если на последний устанавливается один вертикальный стояк. К примеру, если длина карниза равна 12 м, стояки монтируют посередине – по 6 м от краев крыши.

Не всегда это получается делать по чисто эстетическим требованиям. Поэтому трубы можно располагать на разных расстояниях. К примеру, от одного края на 4 м, от другого на 8 м. Это норма. Но расчет проходимости желобов придется рассчитывать с учетом части площади ската, под которыми располагаются две разные по длине части желобчатой конструкции.

Правильный выбор угла наклона горизонтальной части водосточной системы обеспечит максимально эффективную работу водоотводящего контура. Небольшое отклонение от норм в ту или другую сторону может привести к снижению качества работы.
